لینیر گاید؛ انتخاب، خرید، قیمت، مشخصات، انواع، کاربرد

تعریف لینیر گاید یا ریل و واگن چیست؟

لینیر گاید (Linear Guide) که به آن ریل و واگن هم گفته می‌شود، یک سیستم مکانیکی است که برای هدایت حرکت خطی با دقت بالا و کمترین اصطکاک استفاده می‌شود. این سیستم معمولاً در ماشین‌آلات صنعتی، تجهیزات اتوماسیون، ربات‌ها و سایر دستگاه‌هایی که نیاز به حرکت دقیق و روان دارند، به کار می‌رود.

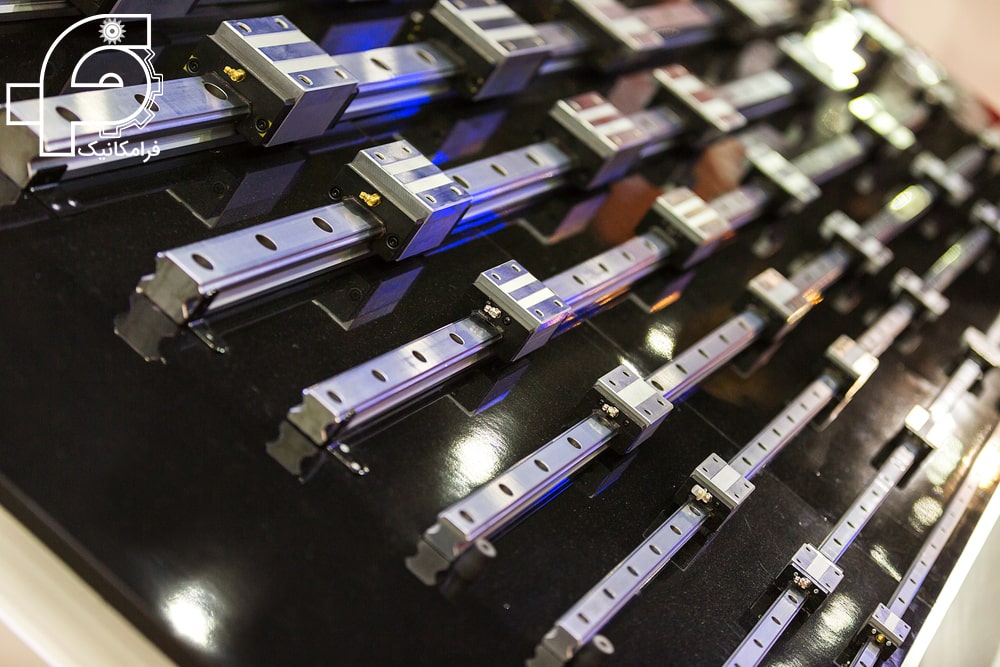

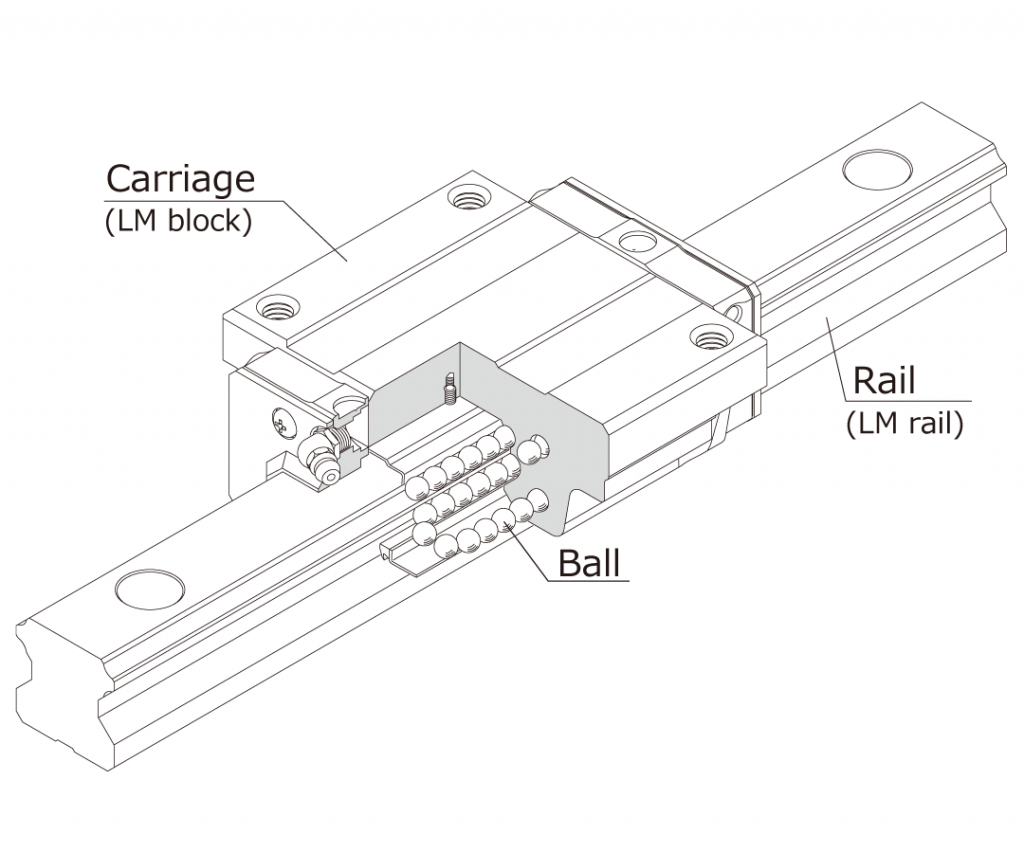

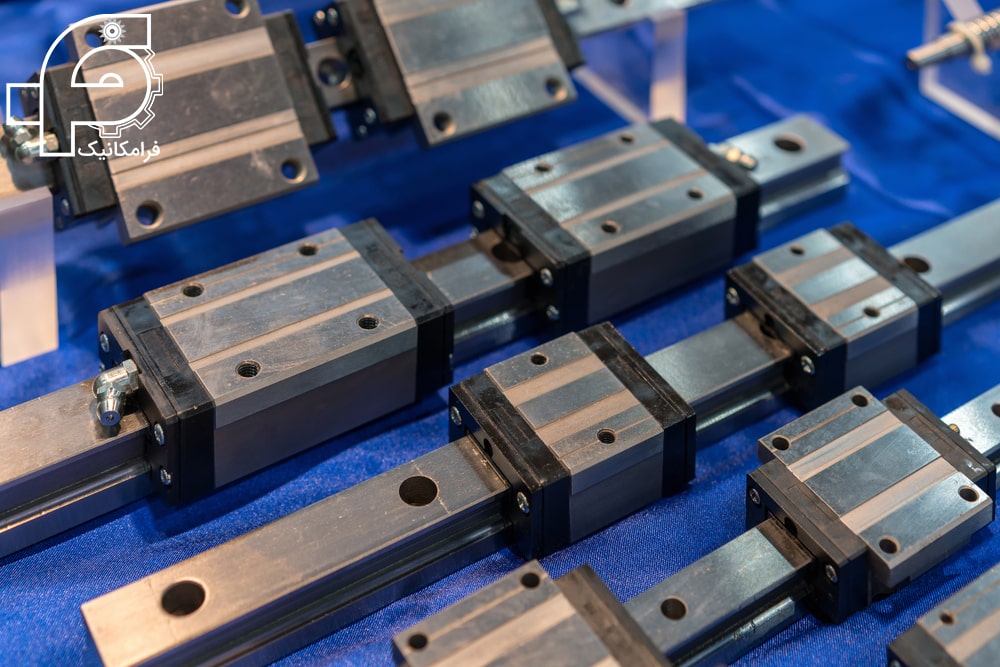

اجزای اصلی لینیر گاید:

ریل (Rail):

ریل یک پروفیل فلزی طولانی و صاف است که به عنوان مسیر حرکت واگن عمل می‌کند. ریل‌ها معمولاً از فولاد سخت ساخته می‌شوند تا مقاومت و عمر طولانی داشته باشند.

واگن (Carriage یا Block):

واگن یک قطعه متحرک است که روی ریل قرار می‌گیرد و همراه با ریل حرکت می‌کند. داخل واگن معمولاً از رولرها یا بلبرینگ‌ها استفاده می‌شود که حرکت واگن روی ریل را با حداقل اصطکاک امکان‌پذیر می‌سازند.

لینیر گاید یا ریل و واگن چیست؟ (linear Guide)

ریل واگن یا لینیر گاید یکی از مکانیزم های مهم حرکتی است. در این مکانیزم می توان به راحتی بارهای مکانیکی را بر روی ساچمه هایی غلتان  به حرکت در آورد. ریل واگن کمترین میزان اصطکاک را در مقایسه با سایر تجهیزات قدیمی تر با خود به همراه دارد؛ در نتیجه استفاده از آن به راحتی امکان پذیر است و استفاده از ریل واگن به نیروی مکانیکی کمی نیاز خواهد بود. شاید تصور شود که استفاده از ریل واگن تنها برای بار های افقی رایج است اما لینیر گاید ها در حرکت های عمودی نیز می توانند مورد استفاده قرار گیرند. در واقع لینیرگاید برای حرکت های خطی رفت و برگشتی فارغ از جهت، سو و زاویه بهترین انتخاب می باشد. ماشین ها و تجهیزات مختلف صنعتی نیز لینیر گاید را برای حرکت های رفت و برگشتی شان مورد استفاده قرار می دهند.

اهداف

هدف اولیه محصولات لینیر گاید  این است که چیزی را از یک مکان به مکان دیگر در یک جهت و در امتداد یک خط مستقیم حرکت دهند ( البته این حرکت می تواند افقی یا عمودی باشد. ). معمولاً حرکت بر روی لینیر گاید  با استفاده از یک یاتاقان با یک عنصر نورد به دست می آید. به طور سنتی این عنصر نورد یک توپ یا غلتک است، اما امروزه برخی از یاتاقان‌های ریل و واگن از عنصر نورد استفاده نمی‌کنند؛ در نتیجه به عنوان یاتاقان ‌های ساده شناخته می‌شوند.

یاتاقان های ساده، بوش های پلاستیکی یا سرامیکی هستند و گاهی اوقات با پلاستیک های آغشته به روغن پوشانده می‌شوند تا به کاهش اصطکاک لغزشی کمک کنند. در ساخت لینیر گاید استفاده از بلبرینگ اصطکاک را به میزان قابل توجهی کاهش می دهد. به عنوان مثال ضریب اصطکاک برای یک بوش گلوله‌ای (ساچمه) چرخشی می تواند تا 0.001 کم باشد در حالی که فولاد (با روانکاری درست و اصولی ) دارای ضریب اصطکاک 0.10 است.

تعریف کلی

به طور کلی می توان گفت که لینیر گاید ها  مجموعه های مکانیکی دقیقی هستند که به عنوان بخشی از یک سیستم عمل می کنند. به این ترتیب، آن ها فقط می توانند تا حدی عمل کنند که به درستی در دستگاه اصلی  ادغام شوند. در واقع در اکثر موارد لینیر گاید به عنوان جزئی از یک سیستم اصلی است که سبب بالا رفتن سرعت و دقت دستگاه می شود. در ادامه به مهم ترین موارد کاربرد ریل و واگن ها در دستگاه های صنعتی خواهیم پرداخت.

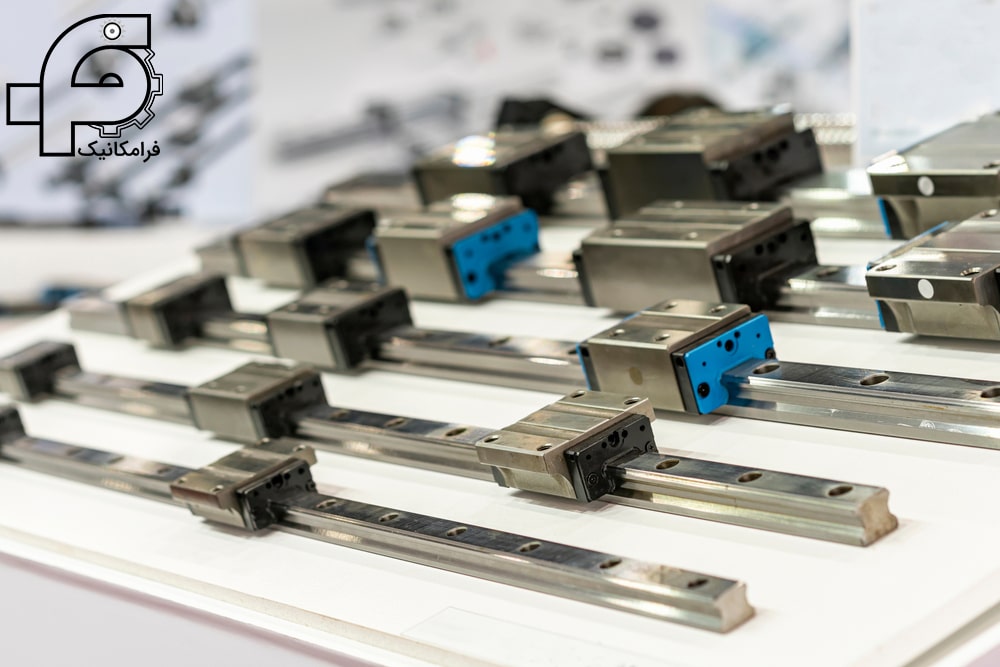

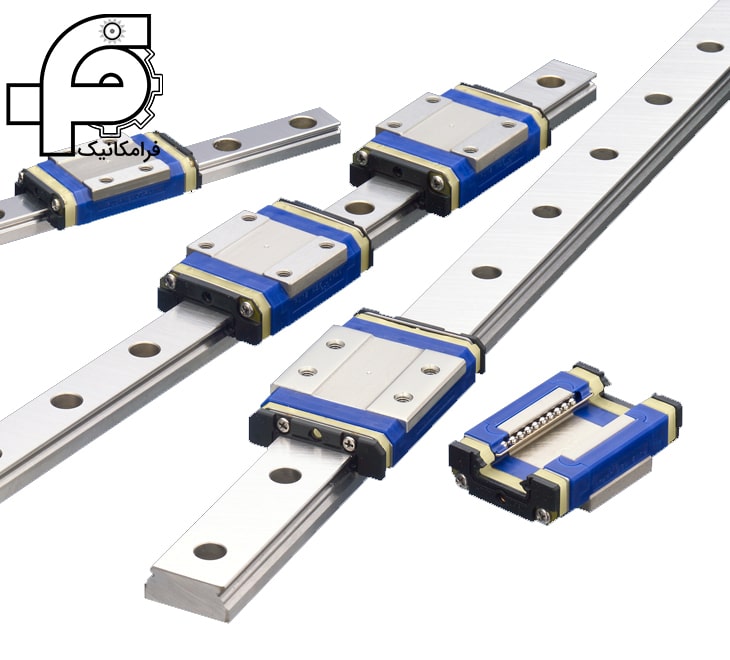

حرکت واگن بر روی ریل به دلیل وجود ساچمه های کوچکی است که در بلوک واگن تعبیه شده است. این ساچمه‌های ریز به گونه ای هستند که با کوچکترین نیرویی شروع به حرکت می کنند. همین عامل یکی از مزیت‌های این مکانیزم محسوب می شود. ساختار ریل و واگن بدین منظور طراحی شده است که در هنگام جا بجایی اشیاء و اجسام، آن ها را در یک مسیر خطی نگه دارد.  مسیر خطی ایجاد شده در ریل و واگن مانع از انحراف آن ها از خط راست شود.



کارکرد و عملکرد لینیر گاید:

وقتی که واگن روی ریل حرکت می‌کند، به دلیل وجود بلبرینگ‌ها یا رولرهای داخلی، حرکت بسیار صاف و دقیق انجام می‌شود. این سیستم‌ها قادر به تحمل بارهای محوری و شعاعی هستند و در عین حال دقت بالایی در حرکت ارائه می‌دهند.



مزایای لینیر گاید:

    دقت بالا:

لینیر گایدها برای حرکت‌های دقیق و کنترل‌شده طراحی شده‌اند که در بسیاری از کاربردهای صنعتی و علمی ضروری است.

    اصطکاک کم:

به دلیل استفاده از بلبرینگ‌ها یا رولرها، اصطکاک در این سیستم‌ها بسیار پایین است، که منجر به حرکت نرم و طول عمر بالا می‌شود.

    قابلیت تحمل بار:

این سیستم‌ها می‌توانند بارهای سنگین را تحمل کنند، که این ویژگی آن‌ها را برای کاربردهای سنگین صنعتی مناسب می‌سازد.

    نگهداری ساده:

نگهداری از لینیر گایدها به دلیل طراحی ساده و مقاوم آن‌ها نسبتاً آسان است.



کاربردها:

• ماشین‌آلات CNC: برای هدایت حرکت دقیق ابزارهای برش.
• رباتیک: برای ایجاد حرکت دقیق در بازوهای رباتیک.
• تجهیزات پزشکی: در دستگاه‌هایی که نیاز به حرکت دقیق و قابل کنترل دارند.
• صنایع خودروسازی: در ماشین‌آلات تولید و مونتاژ.



انواع لینیر گاید:

1. رولر لینیر گاید: برای کاربردهای با بار سنگین.
2. بال بیرینگ لینیر گاید: برای کاربردهای با دقت بالا و بارهای کمتر.
3. مینیاتوری لینیر گاید: برای کاربردهایی که فضا محدود است و دقت بالا نیاز است.

لینیر گایدها به دلیل دقت، قابلیت تحمل بار، و عمر طولانی، جزء اصلی بسیاری از سیستم‌های حرکت خطی هستند و در انواع صنایع مورد استفاده قرار می‌گیرند.

---

---

نحوه انتخاب لینیر گاید (ریل و واگن)

طیف گسترده ای از محصولات لینیر گاید در بازار وجود دارند. تشخیص اینکه کدام محصول را انتخاب کنید می تواند دشوار باشد. انتخاب نوع صحیح لینیر گاید تا حد زیادی به کارایی مورد نظر بستگی دارد. اگر به دنبال لینیر گاید با دقت بسیار بالایی هستید، پس بهتر است مکانیزمی با کمترین میزان اصطکاک را انتخاب کنید. اگر به دنبال لینیر گاید با توان تحمل بار با وزن زیاد هستید، پس باید مکانیزم شما بیشترین استحکام ممکن را داشته باشد.

انتخاب لینیر گاید به عوامل زیر بستگی دارد و با توجه به فاکتور های زیر می توان انتخاب درست تری را تجربه نمود.

بار استاتیکی پایه

با توجه به تغییر شکل موضعی مسیر و وجود المان های تنش زا در حین ساخت، نباید هیچگونه فشار زیاد یا بار نقطه ای و ضربه ای به ریل وارد شود تا عملکرد صاف خود را از دست بدهد و در حین حرکن نیروی مضاعفی را به ساچمه های واگن وارد کند. حداکثر بار استاتیکی مجاز (بار با اندازه و جهت ثابت) در لینیرهای ثابت یا در حین حرکت نباید سبب تغییر شکل دائمی بیش از یک ده‌هزارم 0.0001  برابر قطر عناصر نورد و ساچه ها شود.

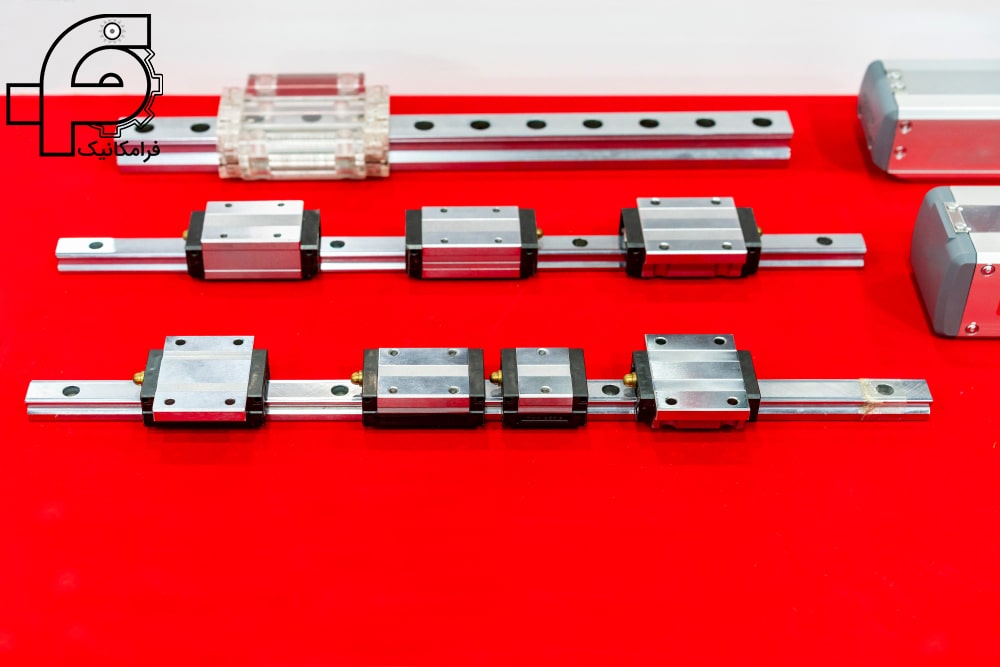

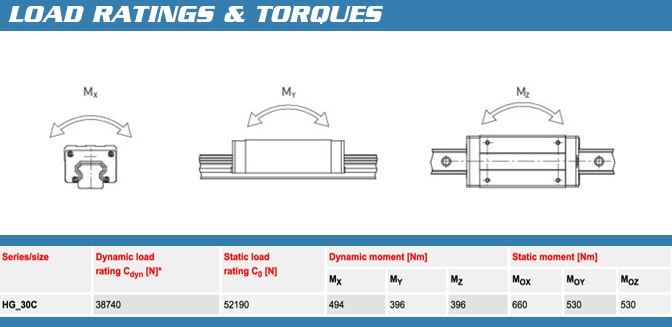

بار استاتیک لحظه ای مجاز

ائر بار استاتیکی در لحظه وارد شده بر روی واگن که شامل سه نوع بار ذیل می شود

ضریب ایمنی بار استاتیکی

در صورتی که بار وارد بر روی واگن در لحظه ای که واگن ثابت بوده یا با سرعت بسیار ناچیز و کم در حرکت باشد محاسبه شده و ضریب اطمینان در حالت استاتیکی را برای ما به ارمغان می‌آورد. البته محاسبه ضریب ایمنی بار استاتیک در لینیرگاید ها بر اساس کاتالوگ شرکت سازنده باید محاسبه شود.

فرمول کلی محاسبه ضریب ایمنی بار استاتیکی در لینیرگاید ها

.Fsl=C0/P

Fsl = ضریب ایمنی استاتیک برای بار ثابت

C0 = درجه بار استاتیک مجاز (KN)

P = بار کاری اعمال شده (KN)

---

---

ضریب ایمنی بار دینامیکی

بارهای دینامیکی سبب ایجاد بارهای نوسانی و خستگی بر روی ریل شده که عامل مهمی در ایجاد کرنش و تغییر در جهت و راستای لینیرگاید است که سبب کوتاه شدن عمر مفید ریل و واگن نیز میگردد. برای محاسبه ضریب ایمنی بار دینامیکی در لینیر گایدها؛ حداکثر باری که به ازای عمر اسمی 50 کیلومتر برای گوی ها یا ساچمه ها و 100 کیلومتر برای رولر ها یا غلتک ها، اعمال شده باشد و سبب تغییر جهت و اندازه نشود.

بارهای کاربردی

نصب و راه‌اندازی، شروع بکار و نحوه‌ی قرار دادن و خارج کردن بار از روی ریل واگن، موقعیت مرکز جسم، جاذبه، موقعیت رانش و نیروهای اینرسی در زمان شروع و توقف، تاثیر بسزایی در افزایش عملکرد و عمر مفید لینیرگاید دارد.

اصطکاک

• (میزان اصطکاک تا حد زیادی می‌تواند تعیین کننده‌ی سرعت و دقت ریل و واگن باشد. ضریب اصطکاک لینیرگاید نوع ساچمه ایی حدود 0.004 و نوع غلتک حدود 0.003 است.)

روغن کاری

روغن کاری لینیر گاید ها باید به صورت درست و اصولی و به موقع انجام گیرد. در این نوع مکانیزم حرکتی میزان اصطکاک میان ساچمه ها و رول ها به دلیل حرکت های رفت و برگشتی افزایش می یابد. افزایش میزان اصطکاک و حرارت عمر اسمی لینیر گاید را کاهش می دهد. روغن کاری مناسب میزان اصطکاک ایجاد شده را تا حد زیادی کاهش می دهد و از سایش و خوردگی بین غلتک ها و ریل جلوگیری می کند. همچنین افزایش طول عمر اسمی سیستم ریل واگن می شود.

علاوه بر موارد ذکر شده در بالا که بر نحوه ی انتخاب لینیر گاید تاثیر گذار است، باید برای انتخاب ریل واگن مناسب شرایط را شناسایی نمود. باید در نظر داشت که از چه نوع ریل و واگنی می توان با توجه به شرایط محیط استفاده نمود. سری های موجود ریل و واگن در بازار چگونه اند و چه مزایا و معایبی را با خود به همراه دارند. طول و عرض ریل های واگن بسیار مهم اند و با توجه به نوع کاربرد، تعداد واگن ها را می توان تعیین نمود. این واگن ها قرار است در چه مواردی مورد استفاده قرار بگیرند. بیشترین  بار قابل حمل توسط واگن به چه میزانی خواهد بود. همه‌ی این عوامل و عوامل ذکر شده در بالا در مجموع می‌تواند در انتخاب ریل و واگن مناسب تاثیر گذار باشد.

گاهی در نحوه ی انتخاب مناسب این مکانیزم، نیاز به افراد متخصص وجود دارد تا با مشورت با آن ها بتوان بهینه ترین لینیر گاید را انتخاب نمود.  بدین صورت با به حداقل رساندن میزان هزینه ها، کارایی تا حد بسیار زیادی افزایش یابد.

---

---

عمر مفید لینیر گاید ها

عمر مفید لینیر گاید ها می تواند تحت تاثیر تنش های مکرر کاهش پیدا کند. در چنین شرایطی  لینیر گاید اصطلاحا با خستگی رو به رو شود. به حالت پوسته پوسته شدن سطح مسیر ریل، خستگی می گویند.

لینیر گاید ها در دستگاه های مختلفی قابل استفاده هستند. دستگاه هایی  با عملکرد دقیق تر،  نیاز به دقت بیشتری دارند. ریل و واگن های دریافت  شده از کارخانه کاملا صاف  هستند. ریل و واگن ها  ممکن است درجه خاصی از انطباق را نشان دهند. به منظور اطمینان از عملکرد مؤثر آن ها، ریل واگن  باید بر روی سطوح کاملا صاف نصب شود. این سطوح یک ساختار حمایتی صاف و پایدار برای یاتاقان‌ ها و ریل‌ ها فراهم می‌کند تا صافی و موازی بودن در مقیاس میکرونی را ارائه دهد.

مهم است که  بدانید، خطا در موازی سازی بین ریل ها نه تنها بر عملکرد بلکه بر طول عمر مفید لینیر گاید ها تأثیر می گذارد. اطمینان حاصل کنید که ریل ها مطابق با تلورانس های ابعادی و هندسی و استاندارد های شرکت سازنده هستند.

عمر یک لینیر گاید به عنوان کل مسیر طی شده تا ظهور خستگی در سطح مسیر حرکت یا غلت زدن مشخص می شود.

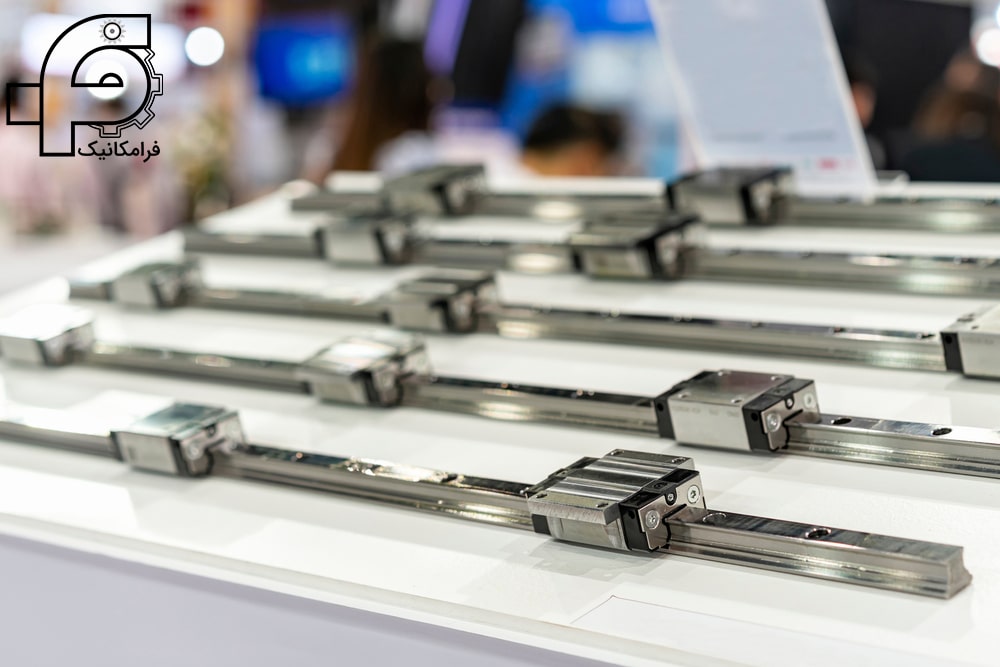

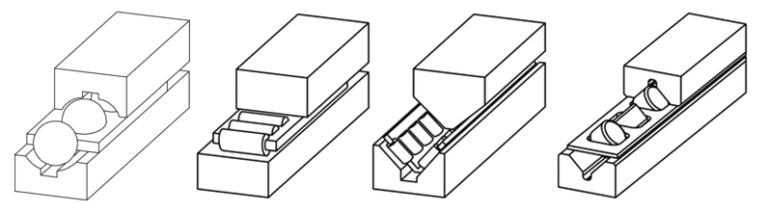

دسته‌بندی انواع لینیر گاید

لینیر گایدها بسته به طراحی، کاربرد، و نیازهای مختلف صنعتی، به چندین نوع مختلف تقسیم می‌شوند. در ادامه به برخی از انواع مهم لینیر گایدها اشاره می‌شود:

1. لینیر گاید با بلبرینگ (Ball Bearing Linear Guide)

ویژگی‌ها: این نوع لینیر گاید دارای ساچمه‌های فلزی (بلبرینگ) است که بین ریل و واگن قرار می‌گیرند و حرکت روان و کم‌اصطکاکی را فراهم می‌کنند.

کاربردها: در کاربردهای با دقت بالا و بار متوسط، مانند ماشین‌آلات CNC، رباتیک و تجهیزات پزشکی.



2. لینیر گاید با رولر (Roller Linear Guide)

ویژگی‌ها: این نوع از رولرهای استوانه‌ای یا سوزنی به جای بلبرینگ استفاده می‌کند که باعث افزایش سطح تماس و توانایی تحمل بارهای سنگین‌تر می‌شود.

کاربردها: در کاربردهای سنگین صنعتی که نیاز به تحمل بار بالا و حرکت نرم و یکنواخت دارند.

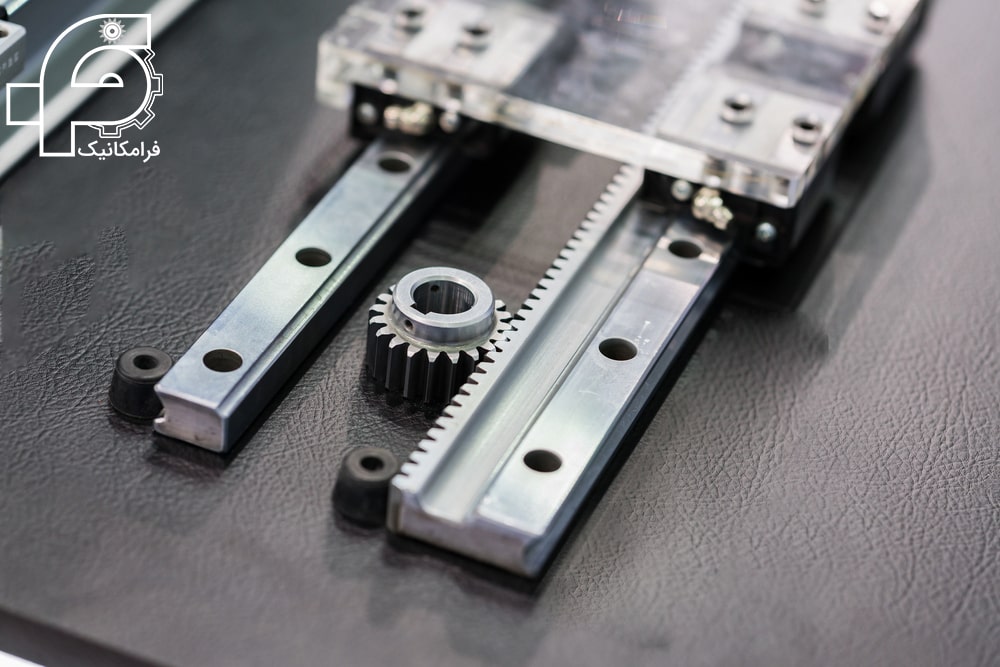

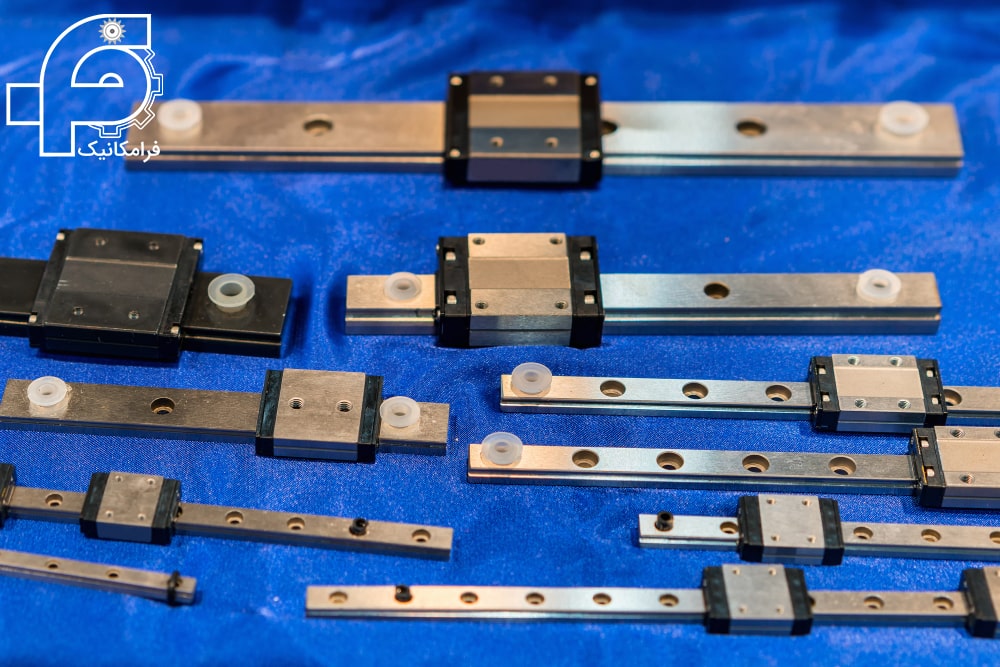

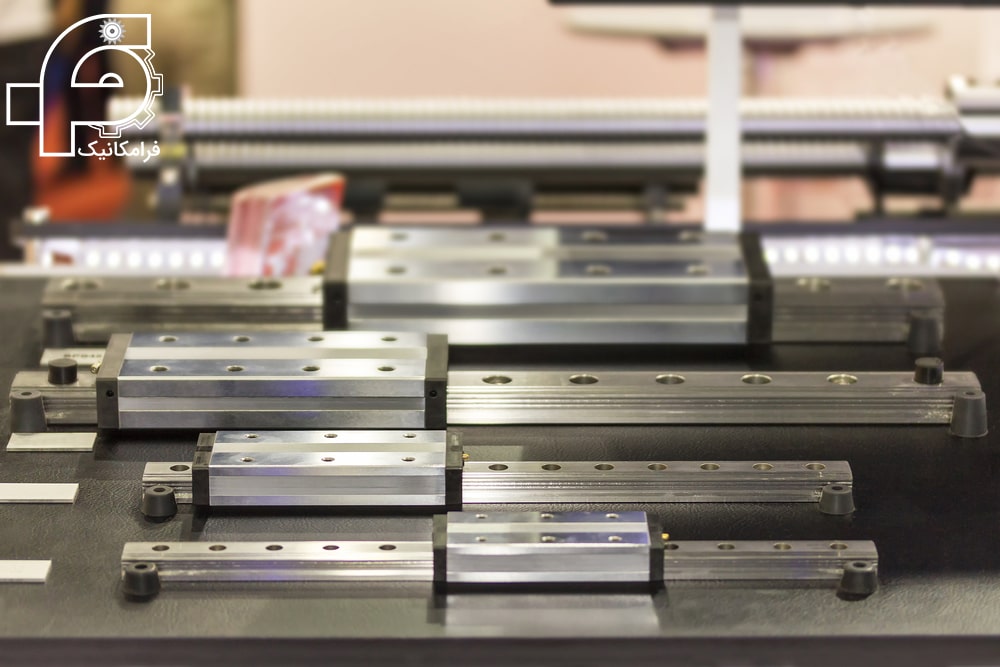

3. لینیر گاید مینیاتوری (Miniature Linear Guide)

ویژگی‌ها: این نوع لینیر گاید در اندازه‌های کوچک‌تر طراحی شده و برای فضاهای محدود و کاربردهای دقیق استفاده می‌شود.

کاربردها: در دستگاه‌های دقیق مانند تجهیزات نیمه‌هادی، ابزارهای نوری و میکروسکوپ‌ها.



4. لینیر گاید با پیش بار (Preloaded Linear Guide)

ویژگی‌ها: در این نوع، بین ریل و واگن یک پیش بار اعمال می‌شود که باعث از بین رفتن لقی و افزایش سختی و دقت سیستم می‌شود.

کاربردها: در کاربردهایی که نیاز به دقت بسیار بالا و حداقل لقی وجود دارد، مانند دستگاه‌های اندازه‌گیری دقیق و ماشین‌آلات حساس.



5. لینیر گاید با پروفیل مربعی (Square Profile Linear Guide)

ویژگی‌ها: این نوع لینیر گاید دارای سطح مقطع مربعی است که پایداری و استحکام بیشتری در برابر نیروهای شعاعی و محوری فراهم می‌کند.

کاربردها: در کاربردهای سنگین و شرایط محیطی سخت که نیاز به استحکام و دقت بالا دارند.



6. لینیر گاید با پروفیل دایره‌ای (Round Profile Linear Guide)

ویژگی‌ها: این نوع لینیر گاید دارای پروفیل دایره‌ای است که حرکت آسان‌تری دارد و نصب آن نیز ساده‌تر است.

کاربردها: در کاربردهای عمومی‌تر که نیاز به نصب آسان و حرکت روان دارند.



7. لینیر گاید مقید (Constrained Linear Guide)

ویژگی‌ها: این نوع دارای مکانیزم‌هایی است که حرکت را تنها در یک مسیر خاص محدود می‌کند و از حرکات غیرقابل کنترل جلوگیری می‌کند.

کاربردها: در سیستم‌هایی که نیاز به کنترل دقیق مسیر حرکت دارند.



8. لینیر گاید با کفسازی مغناطیسی (Magnetic Linear Guide)

ویژگی‌ها: در این نوع از کفسازی مغناطیسی برای کاهش اصطکاک و افزایش دقت استفاده می‌شود.

کاربردها: در کاربردهای بسیار دقیق و با سرعت بالا مانند تجهیزات علمی و دستگاه‌های سنجش دقیق.



این تنوع در طراحی و عملکرد لینیر گایدها باعث شده است که آن‌ها در طیف گسترده‌ای از صنایع و کاربردها مورد استفاده قرار گیرند، از ماشین‌آلات صنعتی سنگین گرفته تا تجهیزات دقیق علمی.

---

---

راهنمای استفاده از لینیرگاید

1. لینیر گاید ها در ابتدا در سیستم حرکتی مونتاژ می شود و سپس باید توسط گریس یا روغن بر پایه لیتیوم به صورت درست و اصولی روغن کاری شوند. روغن کاری مرتب میزان اصطکاک را تا حد بسیار زیادی کاهش داده و دقت و سرعت را بالا می برد.
2. مسیر های حرکت لینیر گاید قبل از تحویل و نصب با روغن مناسب ضد خوردگی باید روان کاری شود.
3. واگن های به کار رفته در لینیر گاید ها از مواد پلاستیکی تشکیل یافته اند. در نتیجه باید در هنگام تمیز کاری در معرض مواد آلی قرار نگیرند. این مساله میزان آسیب های احتمالی را به حداقل می رساند. این نکته در مورد لینیر گاید های به کار رفته در دستگاه های بسته بندی مواد غذایی که نیاز به شست و شوی مرتب با مواد آلی شوینده وجود دارد، بیشتر به چشم می خورد.
4. تا حد امکان قطعات و تجهیزات لینیر گاید از یکدیگر جدا نشود؛ زیرا این مساله ممکن است باعث ورود اجسام و اشیاء خارجی به مسیر های حرکت شده و در نتیجه مسیر راهنما را مسدود نماید.
5. از سقوط اشیاء و اجسام خارجی بر روی واگن ها تا حد امکان خودداری نمایید. زیرا ممکن است این اجسام به مسیر های راهنما آسیب برساند.
6. در شرایط خاص بهتر است به کاتالوگ مراجعه نموده و با توجه به جزئیات مرتبط، مناسب ترین نوع لینیر گاید را انتخاب نمود. دریافت مشاوره از متخصصین این حوزه نیز می تواند در این زمینه راه گشا باشد.
7. در هنگام نصب و مونتاژ لینیر گاید باید دقت بالایی داشت. نصب نادرست و غیر اصولی می تواند در مدت زمان کوتاهی باعث استهلاک ریل و واگن شده و در نتیجه ریل و واگن را غیر قابل استفاده نماید.



معایب و مزایا استفاده از انواع لینیر گاید چیست؟

استفاده از لینیر گایدها بسته به نوع و کاربرد آن‌ها دارای مزایا و معایبی است. در ادامه، مزایا و معایب انواع مختلف لینیر گایدها مورد بررسی قرار می‌گیرد:

1. لینیر گاید با بلبرینگ (Ball Bearing Linear Guide)

مزایا:

1. اصطکاک پایین: حرکت روان و یکنواخت به دلیل وجود بلبرینگ‌ها.
2. دقت بالا: مناسب برای کاربردهایی که نیاز به حرکت دقیق دارند.
3. نصب آسان: معمولاً نصب و نگهداری آن‌ها ساده است.

معایب:

1. ظرفیت تحمل بار محدود: به دلیل سطح تماس کوچک بین بلبرینگ و ریل، توانایی تحمل بارهای سنگین کمتر است.
2. حساسیت به آلودگی: بلبرینگ‌ها به گرد و غبار و آلودگی حساس هستند و ممکن است باعث خرابی زودرس شوند.



2. لینیر گاید با رولر (Roller Linear Guide)

مزایا:

1. ظرفیت تحمل بار بالا: به دلیل سطح تماس بیشتر، توانایی تحمل بارهای سنگین‌تری دارد.
2. پایداری بیشتر: این نوع برای کاربردهایی با نیاز به استحکام و ثبات بالا مناسب است.

معایب:

1. اصطکاک بالاتر: نسبت به لینیر گاید با بلبرینگ، اصطکاک بیشتری دارد که ممکن است نیاز به نیروی بیشتری برای حرکت داشته باشد.
2. پیچیدگی ساخت: ساختار پیچیده‌تری دارد که ممکن است هزینه تولید و نگهداری آن را افزایش دهد.



3. لینیر گاید مینیاتوری (Miniature Linear Guide)

مزایا:

1. اندازه کوچک: مناسب برای فضاهای محدود و دستگاه‌های دقیق.
2. دقت بسیار بالا: به دلیل اندازه کوچک و طراحی خاص، دقت بسیار بالایی دارد.

معایب:

1. ظرفیت بار پایین: به دلیل ابعاد کوچک، توانایی تحمل بارهای سنگین را ندارد.
2. حساسیت به نیروهای غیرمحوری: ممکن است نسبت به نیروهای شعاعی یا پیچشی حساس‌تر باشد.



4. لینیر گاید با پیش بار (Preloaded Linear Guide)

مزایا:

دقت بسیار بالا: از بین بردن لقی باعث افزایش دقت و تکرارپذیری می‌شود.

سختی بیشتر: به دلیل پیش‌بار، سیستم سختی بیشتری در برابر نیروها دارد.

معایب:

نیاز به نیروی بیشتر: به دلیل وجود پیش‌بار، نیروی بیشتری برای حرکت لازم است.

هزینه بالاتر: پیچیدگی بیشتر و نیاز به تنظیم دقیق، هزینه تولید و نگهداری را افزایش می‌دهد.



5. لینیر گاید با پروفیل مربعی (Square Profile Linear Guide)

مزایا:

پایداری و استحکام بالا: مناسب برای کاربردهایی که نیاز به تحمل بارهای سنگین و پایداری زیاد دارند.

دقت بالا: معمولاً در کاربردهای دقیق و صنعتی استفاده می‌شود.

معایب:

وزن بیشتر: پروفیل مربعی ممکن است سنگین‌تر باشد که در برخی کاربردها مشکل‌ساز است.

هزینه بالاتر: به دلیل مواد بیشتر و ساختار پیچیده‌تر، هزینه تولید و نگهداری افزایش می‌یابد.



6. لینیر گاید با پروفیل دایره‌ای (Round Profile Linear Guide)

مزایا:

1. نصب آسان‌تر: پروفیل دایره‌ای معمولاً نصب ساده‌تری دارد.
2. حرکت روان: در کاربردهای عمومی و کمتر دقیق، حرکت روان و بدون مشکل فراهم می‌کند.

معایب:

1. دقت کمتر: نسبت به پروفیل‌های مربعی دقت کمتری دارد.
2. ظرفیت بار کمتر: ممکن است در برابر بارهای سنگین‌تر مقاومت کمتری داشته باشد.



7. لینیر گاید با کفسازی مغناطیسی (Magnetic Linear Guide)

مزایا:

1. اصطکاک بسیار کم: به دلیل استفاده از مغناطیس، اصطکاک تقریباً صفر است.
2. سرعت و دقت بالا: مناسب برای کاربردهایی که نیاز به حرکت بسیار سریع و دقیق دارند.

معایب:

1. هزینه بسیار بالا: این نوع سیستم‌ها پیچیدگی و هزینه تولید و نگهداری بالایی دارند.
2. حساسیت به دما و شرایط محیطی: عملکرد مغناطیسی ممکن است تحت تأثیر شرایط محیطی قرار گیرد.



8. لینیر گاید مقید (Constrained Linear Guide)

مزایا:

1. کنترل دقیق مسیر حرکت: حرکت را تنها در مسیرهای تعیین شده محدود می‌کند، مناسب برای سیستم‌های دقیق.
2. افزایش ایمنی: از حرکات ناخواسته جلوگیری می‌کند.

معایب:

1. محدودیت در حرکت: به دلیل محدود کردن مسیر، انعطاف‌پذیری سیستم کاهش می‌یابد.
2. پیچیدگی در طراحی: طراحی و تنظیم آن ممکن است نیاز به دقت و هزینه بیشتری داشته باشد.



این مزایا و معایب به شما کمک می‌کند تا بسته به نیازهای خاص و شرایط محیطی، نوع مناسب لینیر گاید را انتخاب کنید.

---

---

کاربرد لینیر گاید

بیان شد که لینیر گاید می تواند حرکت رفت و برگشتی دقیقی در مسیر مستقیم و به صورت خطی انجام دهد. این حرکت می تواند به صورت افقی و عمودی نیز باشد. همین حرکت رفت و برگشتی و در مسیر مستقیم در دستگاه های صنعتی کاربرد های گسترده ای دارد. کاربرد اصلی لینیر گاید در ساخت ماشین های مخصوص سی ان سی است. سی ان سی یک دستگاه مخصوص برش است که با استفاده از کامپیوتر مقدار دهی می شود. با کمک این دستگاه می توان برش های مختلفی را با استفاده از حرکت رفت و برگشتی لینیر گاید بر روی چوب و فلز انجام داد.

در ادامه کاربرد های مختلف لینیر گاید را بیان نموده و به بررسی آن ها می پردازیم.

1. ماشین های حکاک و برش کاری که در موارد مخصوص مورد استفاده قرار می گیرند.
2. ماشین های حکاک که برای برش چوب و فلز کاربرد دارند.
3. ماشین های سی ان سی با دقت های بالا و سی ان سی برش هوا
4. ماشین هایی که برای برش لوله ها حین حرکت یا Shear cutting استفاده می شود.
5. دستگاه های مخصوص بسته بندی وسایل و مواد غذایی

---

---

کاربرد

در بازار مدل های مختلفی از دستگاه های بسته بندی وجود دارند. هر یک از این دستگاه ها از مکانیزم خاصی استفاده می کنند. وجه مشترک تمامی این دستگاه ها بهره مندی از همین حرکت رفت و برگشتی است. این حرکت رفت و برگشتی با استفاده از ریل و واگن به بهترین شکل قابل انجام است. از طرفی دقت و سرعت کار نیز  در این دستگاه ها بالا می رود. حرکت لینیر گاید در یک خط مستقیم امکان هر گونه خطا و اشتباهی را به حداقل می رساند.

دستگاه های پر کن، چسب زن کارتن ها، دستگاه تاریخ زن و دستگاه هایی که برای دوخت نایلون و … استفاده می شوند به دلیل حرکت رفت و برگشتی که دارند، می توانند از لینیر گاید استفاده کنند. بدین ترتیب این دستگاه ها  بالاترین کارایی را با خود به همراه دارند.

ادامه

6. ماشین هایی که برای تراش سبک و فرز با دقت حدود 0.05 میلی متر استفاده می شوند.
7. کاربرد لینیر گاید در ربات های جا به جا کننده، زیرا کارایی اصلی ریل و واگن در انتقال اجسام از یک نقطه به نقطه ای دیگر است.
8. ماشین هایی که برای پر کردن کنسرو و قوطی با جک سرو استفاده می شوند.
9. کاربرد ریل و واگن در ماشین های تراورس که برای جمع آوری و یا باز کردن کابل و مفتول استفاده می شوند.
10. ماشین هایی که برای برش های لیزری کاربرد دارند.

لینیر گاید ها معمولا در صنایع مختلفی کاربرد های متنوعی دارند. یکی از رایج ترین کاربرد لینیر گاید ها در دستگاه های لیزر و حکاکی و برش صنعتی است. در این دستگاه ها نیاز است که برای برش دقیق و منظم یک حرکت رفت و برگشتی در یک مسیر کاملا مستقیم  و از قبل تعیین شده صورت گیرد. ریل و واگن  در دستگاه های برش صنعتی کار را راحت نموده و این مسیر مستقیم را فراهم می آورد.

---

---

انواع برند تولید کننده لینیر گاید (درجه ممتاز)

چندین برند معتبر در سطح جهانی به تولید لینیر گایدها می‌پردازند که به دلیل کیفیت، دقت، و قابلیت اطمینان محصولاتشان شناخته شده‌اند. در زیر به برخی از این برندهای مطرح اشاره می‌شود:

1. THK

کشور: ژاپن

ویژگی‌ها: THK یکی از پیشروان جهانی در زمینه تولید لینیر گایدها و سایر تجهیزات حرکت خطی است. محصولات این شرکت به دلیل دقت بالا و عمر طولانی در صنایع مختلف به‌طور گسترده‌ای استفاده می‌شوند.



2. NSK

کشور: ژاپن

ویژگی‌ها: NSK به عنوان یکی از بزرگ‌ترین تولیدکنندگان بلبرینگ و لینیر گاید شناخته می‌شود. این برند به دلیل تکنولوژی پیشرفته و کیفیت محصولاتش در بسیاری از کاربردهای صنعتی و علمی استفاده می‌شود.



3. HIWIN

کشور: تایوان

ویژگی‌ها: HIWIN یکی از برندهای معتبر در تولید لینیر گایدها و سیستم‌های حرکت خطی است. محصولات HIWIN به دلیل ارائه کیفیت بالا با قیمت مناسب، به‌ویژه در صنایع خودروسازی و رباتیک، بسیار محبوب هستند.



4. Bosch Rexroth

کشور: آلمان

ویژگی‌ها: Bosch Rexroth یکی از برندهای پیشرو در زمینه اتوماسیون صنعتی و تکنولوژی‌های حرکت خطی است. لینیر گایدهای این برند به دلیل دوام بالا و عملکرد قابل اعتماد در بسیاری از کاربردهای صنعتی سنگین استفاده می‌شوند.



5. SKF

کشور: سوئد

ویژگی‌ها: SKF یکی از شرکت‌های بزرگ در تولید بلبرینگ‌ها و سیستم‌های حرکت خطی از جمله لینیر گاید است. محصولات این برند به دلیل دقت، استحکام و قابلیت اطمینان بالا در صنایع مختلفی از جمله خودروسازی و ماشین‌سازی کاربرد دارند.



6. SCHNEEBERGER

کشور: سوئیس

ویژگی‌ها: SCHNEEBERGER یک برند سوئیسی است که در زمینه تولید سیستم‌های حرکت خطی با دقت بالا تخصص دارد. این برند به دلیل ارائه محصولات با دقت و کیفیت بسیار بالا در صنایع حساس مانند هوافضا و ابزارهای دقیق شناخته می‌شود.



7. IKO

کشور: ژاپن

ویژگی‌ها: IKO یکی از برندهای معتبر ژاپنی در زمینه تولید لینیر گایدها و بلبرینگ‌ها است. محصولات IKO به دلیل کیفیت و استحکام بالا، به‌ویژه در صنایع رباتیک و تجهیزات اتوماسیون، کاربرد گسترده‌ای دارند.



8. CPC

کشور: تایوان

ویژگی‌ها: CPC یکی دیگر از برندهای تایوانی است که لینیر گایدهای با کیفیت و اقتصادی تولید می‌کند. این برند به ویژه در صنایع الکترونیک و تجهیزات نیمه‌هادی محبوب است.



9. INA (Schaeffler Group)

کشور: آلمان

ویژگی‌ها: INA که یکی از برندهای Schaeffler Group است، لینیر گایدها و بلبرینگ‌های با کیفیتی تولید می‌کند که در بسیاری از صنایع سنگین و حساس به کار می‌روند.



10. PMI

کشور: تایوان

ویژگی‌ها: PMI یکی دیگر از برندهای تایوانی است که به دلیل تولید لینیر گایدهای با دقت بالا و قیمت مناسب در بازارهای جهانی محبوب است.



این برندها هر کدام به دلیل ویژگی‌های خاص خود، در صنایع مختلف مورد استفاده قرار می‌گیرند و بسته به نیازهای صنعتی، گزینه‌های متنوعی ارائه می‌دهند.

---

---

نحوه مونتاژ ریل و واگن

ریل و واگن، با توجه به حرکت خطی بسیار دقیق و با قیمت بالای خود توانایی حمل و جابه جایی نیروها و گشتاورهای زیادی را در راستاهای قائم، طولی و عرضی دارد.

دقت بالای این قطعات به دلیل استفاده از سیستم ساچمه ای داخل آن است. به شکلی که همیشه ساچمه ها با ریل اتصال دارند و بر روی آن می غلتند. این ساچمه ها به خاطر داشتن حرکت مقید درون یک شیار حرکت می کنند و به جلو و عقب می روند. ولی برای ایجادحرکت روان و با اصطکاک کم، این ساچمه ها کاملا مقید نیستند و در صورت خارج شدن از ریل، جلوی آن ها باز بوده و از شیار خود بیرون می ریزند.

فیلم مونتاژ ریل و واگن

• به همین دلیل نصب و مونتاژ واگن بر روی ریل بسیار حساس است و باید با دقت زیادی انجام شود. برای اینکار باید مراحل زیر را به دقت اجرا کنید:
• ریل را از بسته بندی خارج کرده و تمیز کنید. حتما دقت کنید که سر ریل، جایی که می خواهید واگن را بر روی ریل نصب کنید به هیچ وجه پلیسه یا چیز دیگری وجود نداشته باشد. در صورتی که سر ریل پلیسه دارد ابتدا آن را بوسیله سوهان و سمباده صاف و تمیز کنید.
• واگن را از بسته بندی خارج کرده و تمیز کنید. (تذکر ویژه: به هیچ وجه قطعه پلاستیکی داخل واگن را خارج نکنید. در این صورت ساچمه ها از قفسه خارج شده و واگن کارایی خود را از دست می دهد.)
• قطعه گریس خور واگن را در صورت نیاز نصب نمایید.
• ریل را بر روی یک سطح صاف و افقی قرار دهید. واگن را به انتهای ریل، جایی که قرار است واگن نصب شود نزدیک کنید.قطعه پلاستیکی را در راستای ریل قرار داده و به ریل مماس کنید. سپس با دقت واگن را بر روی قطعه پلاستیکی هل داده تا حرکت کرده و بر روی ریل قرار گیرد. دقت کنید که به هیچ وجه این کار با فشار زیاد نباید انجام شود.

ادامه

• زیرا احتمال اینکه بر اثر ضربه یا فشار، ساچمه ها جابجا شوند و از مسیرشان خارج شوند وجود دارد. در صورتی که واگن به راحتی در بر روی ریل نصب نشد، بر روی پلاستیک برگردانید و دوباره سر ریل را پلیسه گیری و تمیز نمایید. ( توجه: قطعه پلاستیک واگن برای خارج کردن واگن از ریل را جهت تعمیرات وتغییرات احتمالی سیستم نگه دارید.)
• دو ریل را به نحوه مطلوب کنار یکدیگر قرار دهید. (زیر زیرساخت و سطح نشیمنگاه ریل توجه داشته باشید. در صورت لزوم حتما با ماشینکاری سطح را به تختی و صافی برسانید.)
• در ابتدا و انتهای ریل محافظ هایی برای جلوگیری از خارج شدن واگن از ریل تدارک ببینید.
• روغن کاری و نظافت مجموعه ریل و واگن از ضروریات ابتدایی برای افزایش طول عمر لینیرگاید می‌باشد.
• هنگام خارج کردن واگن، حتما از قطعه پلاستیکی استفاده کنید تا ساچمه های موجود در واگن به طور منظم در سر جایشان بمانند.

تعميرات و نگهداري لازم ريل و واگن

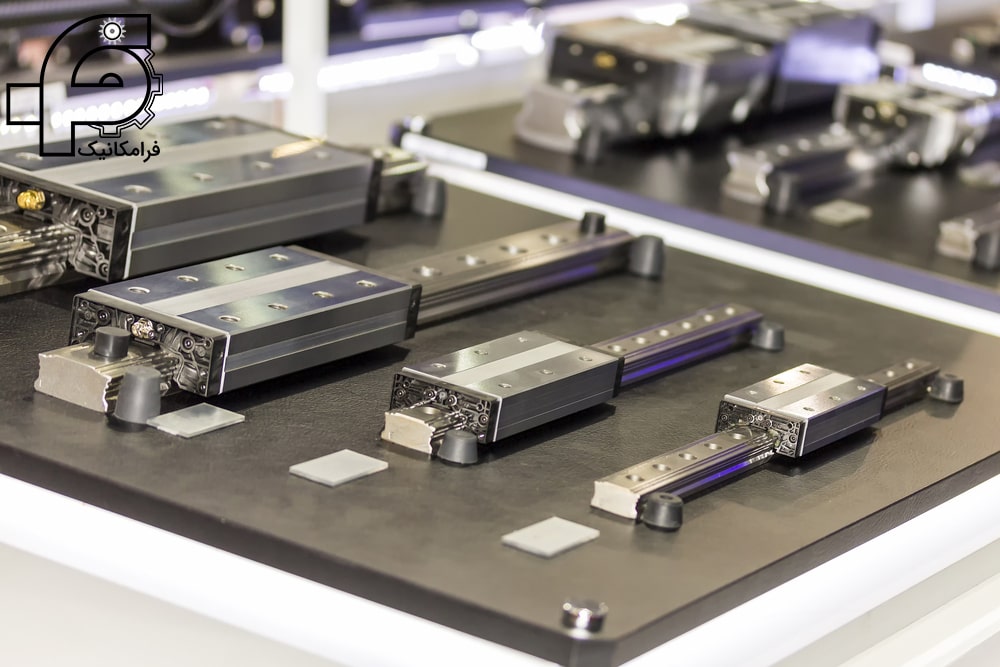

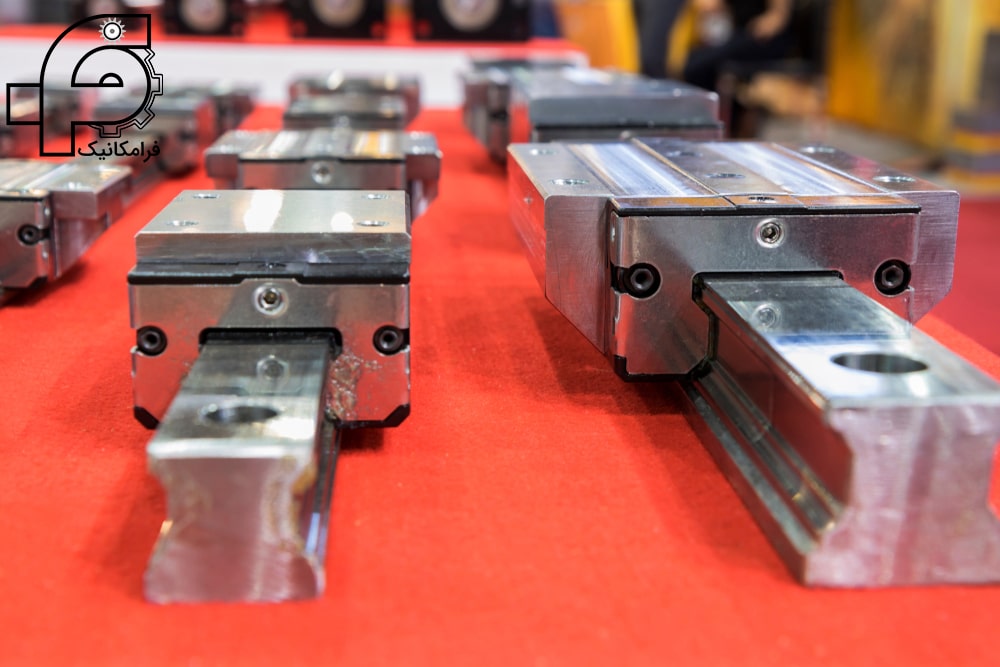

قبل از تعمیر و نگهداری لینیر گاید  لازم است اجزای تشکیل دهنده ی آن ها را بدانیم. هر لینیر گاید و بلوک  از دو قسمت ریل و واگن تشکیل یافته است. ریل را از فولاد سختکاری شده می سازند و سطح ریل نیز از نظر ابعاد دقت بالایی داشته و از کیفیت مطلوبی برخوردار است. لینیر گاید از نظر سایز بندی بسیار استاندارد است و دارای ابعادی در حدود 15، 20 ، 25 و 30 ، 40 و 55 و 65 می باشد (تمامی ابعاد در کاتالوگ های شرکت های سازنده موجود است).

شاخه های به کار رفته در لینیر گاید ها در حدود 4 یا 5 متری است. محل نصب لینیر گاید باید بسیار صاف و بدون هیچ انحنایی (تخت باشد) باشد. هر گونه انحنا در محل نصب می تواند مشکلات بعدی در حمل و جابجایی به همراه داشته باشد. سطوح نا هموار، عمر مفید لینیر گاید را تا حد بسیار زیادی کاهش می دهد و بازدهی مکانیزم را به حداقل می رساند.

روغنکاری

اکثر لینیر گاید ها یک مکانیزم ویژه برای روغن کاری درون بلوکی دارند. این مزیت ویژه هزینه های ناشی از تعمیر و نگهداری ریل و واگن را به حداقل می رساند. در چنین سیستم هایی با این مزیت ویژه فقط کافی است در صورت خالی شده مخزن روغن، آن را پر نموده تا به صورت مرتب و مستمر کار روغن کاری انجام شود. بدین صورت اصطکاک دستگاه ها تا حد قابل توجهی کاهش یافته و در نتیجه طول عمر لینیر گاید افزایش می یابد.

باید توجه داشت که در این مکانیزم آشغال های اضافه به صورت مرتب پاک و غبار روبی شود. اگر غبار روبی به درستی انجام نشود، ممکن است خرابی دستگاه را به همراه داشته باشد. در بالا بیان شد که واگن ها از مواد پلاستیکی تولید می شوند، در نتیجه این بلوک ها نباید به صورت طولانی مدت با مواد حلال در ارتباط باشند، زیرا خرابی بلوک های پلاستیکی را به همراه خواهد داشت. توجه به همه ی این نکات می تواند در نگهداری درست تر این مکانیزم موثر باشد.

ریل و واگن ( لینیر گاید ) چگونه کار می کند؟

ریل و واگن باید به صورت درست بر هم مونتاژ شوند، در این صورت یک حرکت خطی به وجود آمده و لینیر گاید می تواند عملکرد موثری را از خود نشان بدهد. لینیر گاید ها به گونه ای طراحی شده اند که بتوانند یک حرکت خطی برای جا بجایی بار مکانیکی را ایجاد نمایند. حرکت ساچمه ها در لینیر گاید به صورتی است که درون یک بلاک و در یک مسیر بسته امکان حرکت دقیق ایجاد می شود.

---

---

انواع مکانیسم های ریل و واگن

مکانیزم های ریل و واگن ( لینیر گاید )  به 4 دسته ی کلی زیر تقسیم می شوند:

Sliding contact linear motion bearings

اگر به دنبال یک مکانیزمی ارزان و در عین حال ساده هستید، این مکانیزم می تواند مناسب ترین گزینه باشد. البته این مکانیزم جزو ارزان ترین مکانیزم های لینیر گاید نیز محسوب می شود. این مکانیزم با وجود اینکه تقریبا منسوخ شده است و مکانیزم های جدید تر جایگزین آن شده، هنوز هم کارایی مطلوب خود را داشته و در موارد بسیاری مورد استفاده قرار می گیرد.

Rolling element linear motion bearings

این مکانیزم کمترین میزان اصطکاک بین ریل و واگن را با خود به همراه خواهد داشت و همین عامل باعث می شود که دقت و سرعت کار تا حد بسیار زیادی افزایش یابد. سیستم هایی که به دنبال سرعت و دقت بالا هستند از این مکانیزم استفاده می کنند.

Hydrostatic or aerostatic linear motion bearings

اگر به دنبال عملکردی مطلوب و در عین حال بی سر و صدا و دقیق هستید، این مکانیزم می تواند مناسب ترین گزینه باشد. این نوع از ریل و واگن ها با توجه به اینکه دمپر و میرایی مناسبی را دارند، توانایی دمپ کردن لرزش ماشین ابزار را دارند. این ویژگی در ساخت ماشین ابزارها کمک بسیار خوبی در افزایش کیفیت و حجم برش و براده‌برداری، می‌باشد.

Magnetic linear motion bearings

در مقایسه با سایر مکانیزم های مطرح شده در بالا، کارایی و کاربرد این مکانیزم از همه کمتر بوده و در موارد خاصی مورد استفاده قرار می گیرد، مثل قرار دهی اشیاء در مجاورت آب.

مزایای لینیر گاید ( ریل و واگن )

استفاده از لینیر گاید در ماشین ها و دستگاه های مختلف می تواند مزایای زیادی را با خود به همراه داشته باشد. مکانیزم ریل و واگن عمر بالایی دارد و میزان اصطکاک در جابجایی به حداقل می رسد. انتقال با دقت بالایی انجام می شود و بارگیری به صورت یکسان است. در ادامه هر یک از موارد، مورد بررسی و تشریح قرار می گیرد.

1- دقت بالا :‎

ساختار ریل و واگن به گونه ای است که کمترین میزان اصطکاک را با خود به همراه دارد، در نتیجه برای انتقال و جابجایی کمترین نیروی محرکه می تواند کافی باشد. وجود کمترین میزان اصطکاک میان ریل و واگن از افزایش دما جلوگیری می نماید. در این سیستم ها، میزان دقت در مقایسه با سیستم های سنتی به مراتب بالاتر خواهد بود.

2- بالا بودن استحکام :

در ساختار لینیر گاید ها ( ریل و واگن ) تقریبا در نسبت مساوی از سرب در چهار جهت استفاده شده است. بنابراین استحکام کافی در همه ی جهات وجود خواهد داشت. استحکام بالا می تواند خطا های زمان نصب را تا حد بسیار زیادی کاهش دهد و بار های با وزن زیاد به راحتی توسط ریل و واگن جابجا شوند.

3- نگهداری آسان لینیر گاید:

این سیستم ها مکانیزمی راحت برای نصب و نگهداری آسان دارند و همین عامل می تواند قابلیت تعویض لینیر گاید را بالا ببرد.

4- سرعت بالا:

یکی از مزایای مطرح شده در مکانیزم ریل و واگن، ناچیز بودن اصطکاک موجود بود. همین اصطکاک کم، به حداقل نیروی محرکه برای انتقال و جا بجایی نیاز خواهد داشت. بنابراین میزان مصرف برق برای ایجاد نیروی محرکه به حداقل می رسد و بقیه ی انرژی ذخیره خواهد شد. این مکانیزم ها در شرایطی ممکن است سرعت های بسیار بالایی را تجربه نمایند. شاید تصور شود در سرعت های بسیار بالا ممکن است دما بسیار بالا رود اما این طور نیست و پایین بودن اصطکاک از افزایش دما جلوگیری می نماید.

5- بالا بودن عملکرد:

ریل و واگن ها عملکرد بالایی دارند و بالا بودن عملکرد آن ها به دلیل حرکت غلتکی همواری است که مکانیزم آن ها فراهم می آورد.

6- سرعت بالا در هنگام شروع به حرکت:

نیروی اصطکاک استانیک و دینامیک در لینیر گاید اختلاف جزئی دارد، همین عامل باعث می شود تا به سرعت شروع به کار کند و به کمترین نیرویی نیاز باشد.

7- پیوستگی حرکت و کمترین میزان تکانش:

در هنگام حرکت ریل و واگن، میزان نوسان ناشی از اصطکاک به حداقل می رسد. در نتیجه در هنگام حرکت ریل و واگن، پیوستگی حرکت دائما وجود خواهد داشت و مکانیزم ریل و واگن کمترین میزان تکانش را تجربه خواهد نمود.

این مکانیزم حداقل اصطکاک را خواهد داشت، در نتیجه سرعت حرکت افزایش می یابد و بدین ترتیب ذخیره ی انرژی در لینیر گاید حداکثر خواهد بود.

8- ثابت ماندن بازدهی دستگاه با وجود استفاده های مکرر:

بعضی از دستگاه ها بعد از چندین سال استفاده بازدهی خود را از دست می دهند و کارایی آن ها به حداقل می رسد. ولی یکی از مزایای مهم لینیر گاید این است که با وجود استفاده های مکرر و در طی چندین سال استفاده از آن تقریبا ثابت می ماند و دستگاه همانند روز های اول دقت مناسب خود را حفظ می کند.

9- مقرون به صرفه بودن:

استفاده از لینیر گاید بسیار مقرون به صرفه است و هزینه ی تعمیر و نگهداری آن ها نسبت به مکانیزم های مشابه و سنتی بسیار پایین تر است. در مواردی می توان با رعایت کردن چند نکته در بحث تعمیر و نگهداری، چندین سال آن ها  را سالم نگه داشت و از مزایای آن ها به بهترین شکل ممکن استفاده نمود.

10- طول عمر زیاد :

روغن کاری مرتب و دقیق مانع از فرسایش و خوردگی می شود، در نتیجه عمر دستگاه افزایش پیدا می کند. البته باید دقت داشت که روغن کاری ممکن است باعث آلودگی و کثیفی سطوح شود. مخصوصا در مواردی که برای بسته بندی مواد غذایی استفاده از لینیر گاید  می شود. روغن کاری باید به میزان دقیق و مناسب صورت گیرد و بعد از روغن کاری، سطوح کاملا تمیز شود تا جذب آلودگی ها به حداقل برسد.

11- نصب آسان:

به سادگی می توان یک ریل واگن را نصب نمود و نیازی به تخصص خاص وجود ندارد. در چنین شرایطی سطح ماشین یا دستگاه ساییده می شود تا سطحی کاملا صاف و یک دست به وجود آید. داشتن چنین سطحی در مکانیزم لینیر گاید یکی از مهم ترین اصول است که عمر ریل واگن را افزایش می دهد. پس از نصب دقیق و درست می توان یک حرکت خطی اصولی را تجربه نمود.

12 – قابل تعویض بودن:

سیستم های قدیمی و سنتی امکان تعویض نداشتند و بدین صورت بعد از مدتی مستهلک شده و در مواردی ممکن بود کل دستگاه را با اختلال رو به رو کنند. لینیر گاید های جدید به راحتی قابل تعویض اند، فقط باید مکانیزم دقیق و دستورالعمل های مخصوص آن را مد نظر قرار داد.

لینیر گاید ها یک عیب عمده نیز دارند و آن این است که این مکانیزم، مناسب حمل بار های عمودی نیست. در واقع بهترین کارایی این دستگاه در حمل بار ها در حرکت افقی و در مسیر مستقیم است.

مزایای لینیر گاید خطی

• مونتاژ آن آسان و ساده است
• تنوع زیادی دارد، تنوع از فرم ساختاری یا سطح دقت ریل
• سرعت حرکت ریل ها سریع است.
• دقت ماشینکاری بالا.
• عمر طولانی
• هزینه نگهداری کم.
• چرخه تولید کوتاه است.
•  نواقص لینیر گاید خطی
• ظرفیت حمل آن نسبتاً کم است.
• ثبات آن نسبت به ریل سخت نسبتاً ضعیف تر است ، مانند توانایی مقاومت در برابر لرزش
• در هنگام حمل و مونتاژ به حفاظت از ریل ها توجه ویژه داشته باشید.

---

---

نکات خرید ریل و واگن مناسب

قیمت لینیر گاید یکی از موضوعات مهمی است که در هنگام خرید بسیار مورد توجه قرار می گیرد. سری های مختلفی از لینیر گاید ها در بازار موجود هستند که در هنگام خرید با توجه به موارد کاربرد باید سری استاندارد مناسب انتخاب شود تا بالاترین کارایی را به همراه داشته باشد. انتخاب لینیر گاید مناسب با توجه به فاکتور های زیر می تواند صورت گیرد:

1. جهت و اندازه ی بار ها چگونه است؟
2. فضای مورد نظر برای استفاده از لینیر گاید به چه صورت است و آیا محدودیت فضایی وجود دارد یا خیر؟
3. سرعت حرکت مکانیزم ریل و واگن تا چه اندازه باید باشد؟
4. شتاب و دقت مطلوب مورد نظر در این مکانیزم تا چه حدی است؟
5. لینیر گاید مورد نظر در چه محیطی و با توجه به چه شرایط محیطی قرار است مورد استفاده قرار گیرد؟
6. درجه ی سختی مواد و متالوژی مورد استفاده در لینیر گاید تا چه حد باید باشد؟
7. عمر مفید مورد انتظار به چه میزان است؟
8. چرخه ی کار ریل و واگن به چه صورت است؟

ادامه

علاوه بر نکات بالا در هنگام خرید لینیرگاید مناسب، توجه به نکات زیر لازم و ضروری است:

لینیر گاید ها در اندازه های مختلفی ساخته می شوند که هر یک از آن ها در موارد خاصی کاربرد دارند. با توجه به نوع کاربرد باید ریل و واگن مناسب انتخاب و مورد استفاده قرار بگیرد.

واگن لینیرگاید به دو دسته تقسیم بندی می‌شوند: رولر تایپ و بال تایپ

سیستم های رولر تایپ به شکل بشکه (استوانه‌ای) و سیستم های بال یا توپ به شکل ساچمه می‌باشند.

سه مزیت عمده رولر تایپ به شرح ذیل میباشد:

• ظرفیت و قابلیت تحمل بار بیشتر
• توانایی استفاده از سایز کوچکتر به هنگام وارد نمودن فشار برابر
• استحکام بیشتر

شایان ذکر اینکه رولرها بسیار گران تر از ساچمه ها می باشند و بهترین معیار برای سنجش هزینه ها ، قیمت اجزا نیست بلکه هزینه به ازای هر کیلومتر حرکت می باشد.



ادامه

توجه به قیمت در هنگام خرید هر کالایی از اهمیت بسیار زیادی برخوردار است و معمولا همیشه به دنبال کالایی با بالاترین کیفیت و کمترین قیمت هستیم. انتخاب درست و متناسب با نیاز حتما می تواند بهینه ترین حالت خرید را برای شما فراهم آورد. این دستگاه ها به دلیل ساختاری که دارند، معمولا اصطکاک پایینی نیز دارند. اما هر چه اصطکاک پایین تر باشد، کیفیت و عملکرد دستگاه نیز بالاتر خواهد بود. در اصطکاک های پایین دقت بالا می رود و سرعت دستگاه نیز افزایش چشمگیری خواهد داشت.

علاوه بر اصطکاک، استحکام دستگاه نیز از اهمیت بسیار زیادی برخوردار است. استحکام بالا به شما کمک می کند تا کالایی با وزن بالا توسط ریل و واگن انتقال یابد. هر چند در مواردی که وزن اجسام قابل انتقال بالا نیست، می توان از لینیر گاید هایی با استحکام پایین تر نیز استفاده نمود که بدین صورت هزینه ی تمام شده ی لینیر گاید کاهش خواهد داشت.

..نصب

پس از انتخاب و تهیه ی ریل و واگن،  هزینه ی نصب و نگهداری آن ها باید مد نظر قرار بگیرد. به طور کلی ریل و واگن در مقایسه با مکانیزم های مشابه هزینه ی تعمیر و نگهداری پایین تری دارد. در چنین شرایطی استفاده از ریل و واگن مقرون به صرفه است و با روغن کاری مفید می توان عمر مفید این مکانیزم را افزایش داد.

یکی از جدید ترین انواع لینیر گاید ها، لینیر گاید های توپی و چرخی است. لینیر گاید های توپی و چرخشی مطمئناً رایج ترین نوع ریل های خطی هستند و در طیف گسترده ای از کاربرد ها،  استفاده می شوند. این فناوری مزایای زیادی از نظر ظرفیت بار، دقت و کنترل لحظه ای ارائه می دهد. با این حال، در برخی شرایط و کاربرد ها، نقاط قوت آن ها می تواند به محدودیت تبدیل شود. ریل فشرده سریع و بی صدا است و امکان انحراف در مسیر موازی و تغییر ارتفاع را فراهم می آورد.

بعضی از لینیر گاید ها در محیط هایی مورد استفاده قرار می گیرند که نیاز است کمترین میزان صدا را داشته باشند، مثلا لینیر گاید هایی که ممکن است با توجه به بعضی از کاربرد ها در محیط های بیمارستانی مورد استفاده قرار گیرند. نوعی از مکانیزم ریل و واگن  وجود دارد که کمترین میزان صدا را تولید می کند.

لینیر گاید ابزاری تخصصی است و برای انتخاب مناسب ترین نوع آن باید دانش و تخصص کافی وجود داشته باشد. در نتیجه بهتر است با متخصصین این حوزه مشورت های لازم صورت گیرد و بهترین نوع آن انتخاب گردد.

---

---

معرفی برندهای معتبر لینیر گاید

شرکت های معتبر جهانی از سالیان گذشته به تولید لینیر گاید هایی مشغول هستند که از گرید بندی های مختلف تبعیت می کنند. در همین راستا قیمت لینیر گاید ها نیز مانند سایر محصولات تولید شده و آماده فروش پارامترهایی، مانند مواد و متریال های بسیار با کیفیت و مرغوب بکار رفته در تولید این محصول ، شرکت سازنده آن و کشوری که این محصول در آن طراحی و تولید میگردد مانند( ساخته شدن این محصول در کشور کانادا ، چین ، ایالات متحده ، تایلند ، ویتنام ، هند ، مالزی ، کره جنوبی ، ایرلند ، فرانسه ،  آلمان ، ژاپن ، مكریك و … )، البته در کنار بهره مند شدن از تکنولوژی های پیشرفته و همچنین برند این محصول ، که همگی منجر به طول عمر کاری مفید این محصول نیز میگردد ، از جمله عوامل مهم و موثر بر تعیین قیمت لینیر گاید ها می باشند.

از جمله برند های معتبر این محصول میتوان به برندهای زیر اشاره نمود:

1. ← SKF برای دانلود کاتالوگ skf کلیک کنید
2. ← HIWIN برای دانلود کاتالوگ هایوین کلیک کنید
3. ← THK برای دانلود کاتالوگ THK کلیک کنید
4. ← NSK برای دانلود کاتالوگ NSK کلیک کنید
5. ← BAHER  برای دانلود کاتالوگ باهر کلیک کنید
6. ← REXROTH  برای دانلود کاتالوگ بوش رکس‌روث کلیک کنید

برخی از برند‌های مشهور که در زمینه تولید لینیرگاید‌ها فعالیت دارند عبارت اند از : HIWIN, SKF, THK, ABBA, TBI, REXROTH, STAF, NSK, IKO, INA, SBC, CPC, CSK, PMI, H.S.A.C, BRL. با استفاده از کاتالوگ‌های محصول، راهنمایی از مشاوران متخصص در فرامکانیک و با توجه به نیاز‌های طراحی می‌توان بهینه‌ترین و مقرون به صرفه ترین ریل و واگن را بر حسب بودجه انتخاب کرد.

---

---



چند مثال از کاربرد صنعتی لینیر گاید

لینیر گایدها در طیف گسترده‌ای از صنایع به دلیل دقت، استحکام، و قابلیت تحمل بار مورد استفاده قرار می‌گیرند. در ادامه به چند مثال از کاربردهای صنعتی لینیر گاید اشاره می‌شود:

1. ماشین‌آلات CNC (Computer Numerical Control)

کاربرد: در ماشین‌آلات CNC، لینیر گایدها برای هدایت دقیق ابزارهای برشی و حرکت محورهای مختلف (X، Y، Z) به کار می‌روند. این سیستم‌ها نیاز به دقت بالا و حرکت نرم دارند تا قطعات با کیفیت بالا تولید شوند.

مزیت: افزایش دقت در برش و حکاکی، کاهش لرزش و بهبود کیفیت سطح قطعات تولید شده.

2. صنعت خودروسازی

کاربرد: لینیر گایدها در تجهیزات مونتاژ خودکار، خطوط تولید و ربات‌های صنعتی در خودروسازی به کار می‌روند. آن‌ها حرکت دقیق و قابل کنترل اجزاء خودرو در مراحل مختلف تولید را تضمین می‌کنند.

مزیت: بهبود دقت و سرعت در خطوط تولید، افزایش کیفیت مونتاژ و کاهش خطاهای تولید.

3. رباتیک

کاربرد: در سیستم‌های رباتیک، لینیر گایدها به عنوان بخشی از بازوهای رباتیک یا سیستم‌های جابجایی استفاده می‌شوند. این گایدها حرکت دقیق و تکرارپذیر اجزاء ربات را فراهم می‌کنند.

مزیت: افزایش دقت و تکرارپذیری در حرکات ربات، امکان انجام وظایف پیچیده و حساس.

4. تجهیزات پزشکی

کاربرد: لینیر گایدها در تجهیزات پزشکی مانند دستگاه‌های تصویربرداری (مثل MRI و CT)، میزهای جراحی و تجهیزات دندانپزشکی به کار می‌روند. دقت و نرمی حرکت در این دستگاه‌ها برای ایمنی و کارایی حیاتی است.

مزیت: افزایش دقت و کیفیت تصاویر، بهبود دقت در جراحی و کاهش ریسک برای بیماران.

5. صنعت نیمه‌هادی و الکترونیک

کاربرد: در تولید قطعات نیمه‌هادی و الکترونیک، لینیر گایدها برای حرکت دقیق و بدون لرزش ویفرها و قطعات کوچک در مراحل مختلف تولید به کار می‌روند.

مزیت: افزایش دقت در تولید و مونتاژ قطعات بسیار کوچک، بهبود کیفیت و کاهش ضایعات.

6. صنعت بسته‌بندی

کاربرد: لینیر گایدها در ماشین‌آلات بسته‌بندی برای حرکت دقیق و سریع قطعات بسته‌بندی، برش و مهر و موم کردن بسته‌ها به کار می‌روند.

مزیت: افزایش سرعت و دقت در فرآیند بسته‌بندی، کاهش خطا و افزایش بهره‌وری خط تولید.

7. تجهیزات چاپ و برش

کاربرد: در دستگاه‌های چاپ صنعتی و برش لیزری، لینیر گایدها برای هدایت دقیق هد چاپگر یا برش‌دهنده به کار می‌روند.

مزیت: افزایش دقت و کیفیت چاپ و برش، کاهش لرزش و جلوگیری از انحراف مسیر.

8. تجهیزات حمل و نقل مواد (Material Handling)

کاربرد: در سیستم‌های حمل و نقل مواد مانند جرثقیل‌ها، نوار نقاله‌های دقیق و ماشین‌های جابجایی، لینیر گایدها برای حرکت نرم و کنترل‌شده به کار می‌روند.

مزیت: بهبود کنترل و دقت در جابجایی مواد، افزایش ایمنی و کاهش خسارات ناشی از برخورد.

این مثال‌ها نشان می‌دهند که لینیر گایدها در انواع مختلف صنایع کاربرد دارند و به دلیل ویژگی‌های خاص خود، در بهبود عملکرد و دقت ماشین‌آلات و تجهیزات نقش کلیدی ایفا می‌کنند.
