تبدیل حرکت دورانی به حرکت خطی
فنون تبدیل حرکت دورانی به حرکت خطی
بررسی تبدیل حرکت دورانی به حرکت خطی در دنیای مهندسی!
تبدیل حرکت دورانی به خطی یک فرآیند مهم در بسیاری از سیستمها و مکانیزمها است که در صنایع مختلف، از جمله خودرو، رباتیک، و ماشینسازی کاربرد دارد. چندین روش معمول برای این تبدیل وجود دارد:

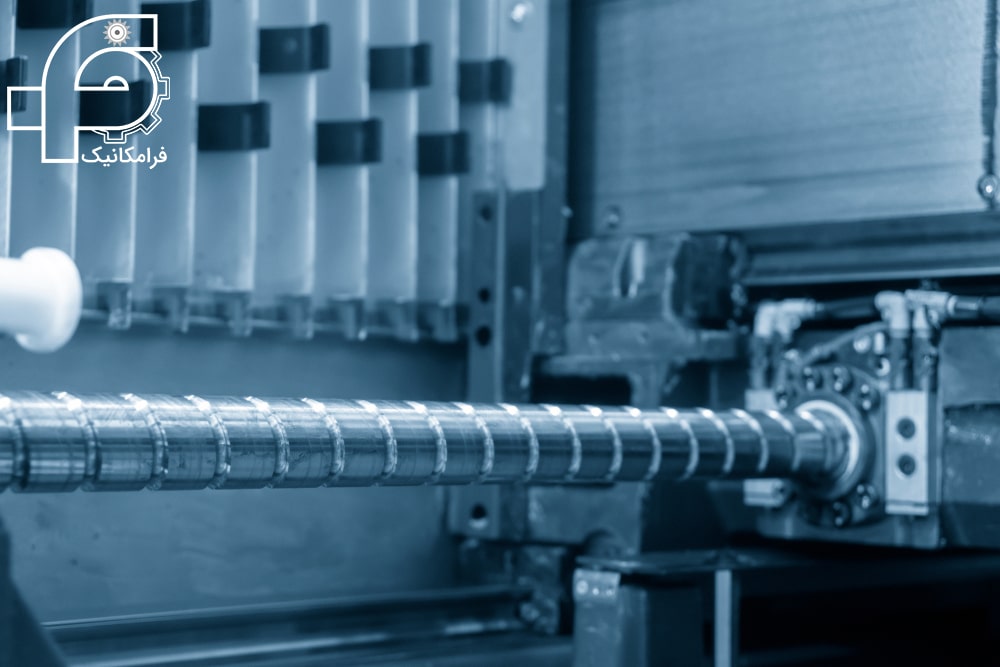

مکانیزمهای لید اسکرو و مهره (Lead Screw and Nut Mechanism):
لید اسکرو (lead screw) یا پیچ انتقال انتقال قدرت یا پیچ دنده ذوزنقه ای( کبریتی، مربعی) از جمله وسایلی است که به دلیل قرار گرفتن مهره روی آن به شفت رشته ای یا پیچ معروف است. این محصول از زاویه مارپیچ شفت رشته ای استفاده میکند. چرا که هدف از انجام این کار تبدیل حرکت چرخشی به حرکت خطی می باشد. این محصول بدون بلبرینگ است. اما بدون وجود این قطعه نیز از کاربرد و قابلیت های بسیاری برخوردار است.
در این مکانیزم، یک پیچ با یک مهره ترکیب میشود. وقتی پیچ به دور محور خود میچرخد، مهره در امتداد طول پیچ حرکت میکند و حرکت دورانی به حرکت خطی تبدیل میشود. این مکانیزم در ماشینآلات CNC و جکهای بالابر بسیار رایج است.

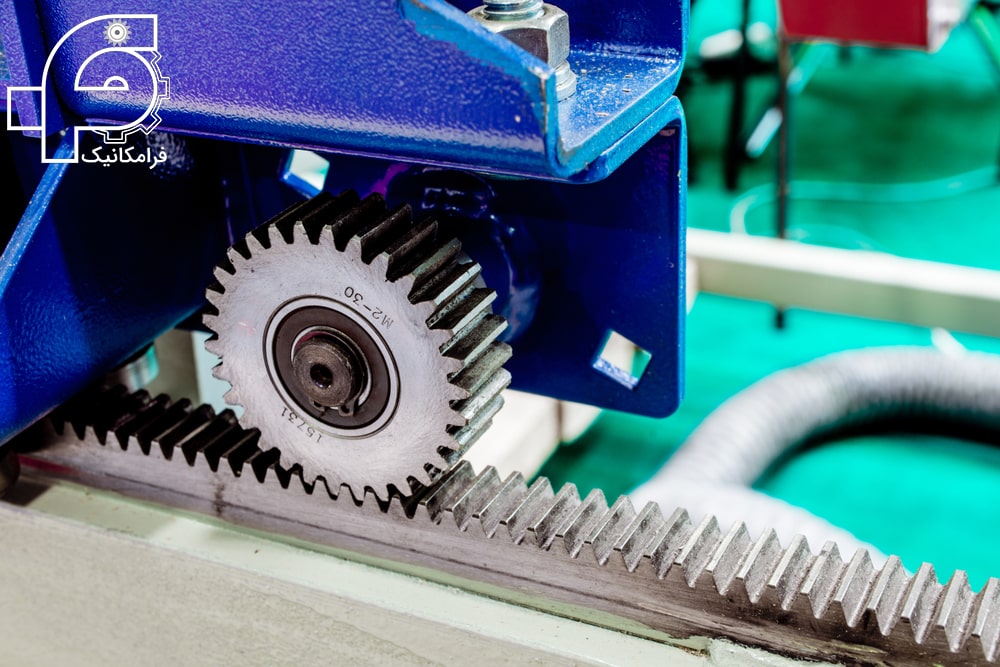

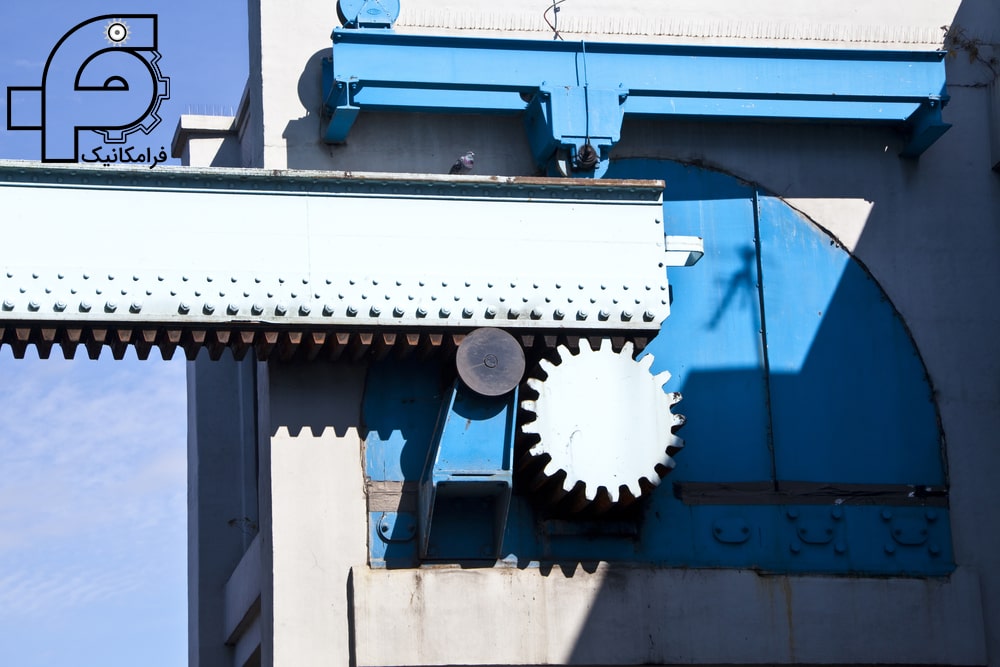

مکانیزم دنده و شانه (Rack and Pinion Mechanism):
دنده شانه یا رک و پینیون یکی از مبدل های حرکت چرخشی به خطی است که از دو جزء تشکیل شدهاند.
در این مکانیزم، یک دنده (چرخ دندهای) به یک رک (میله دندانهدار) متصل است. با چرخش چرخدنده، رک در امتداد طول خود حرکت میکند و حرکت دورانی دنده به حرکت خطی رک تبدیل میشود. این سیستم در فرمان خودروها و بسیاری از دستگاههای دقیق استفاده میشود.

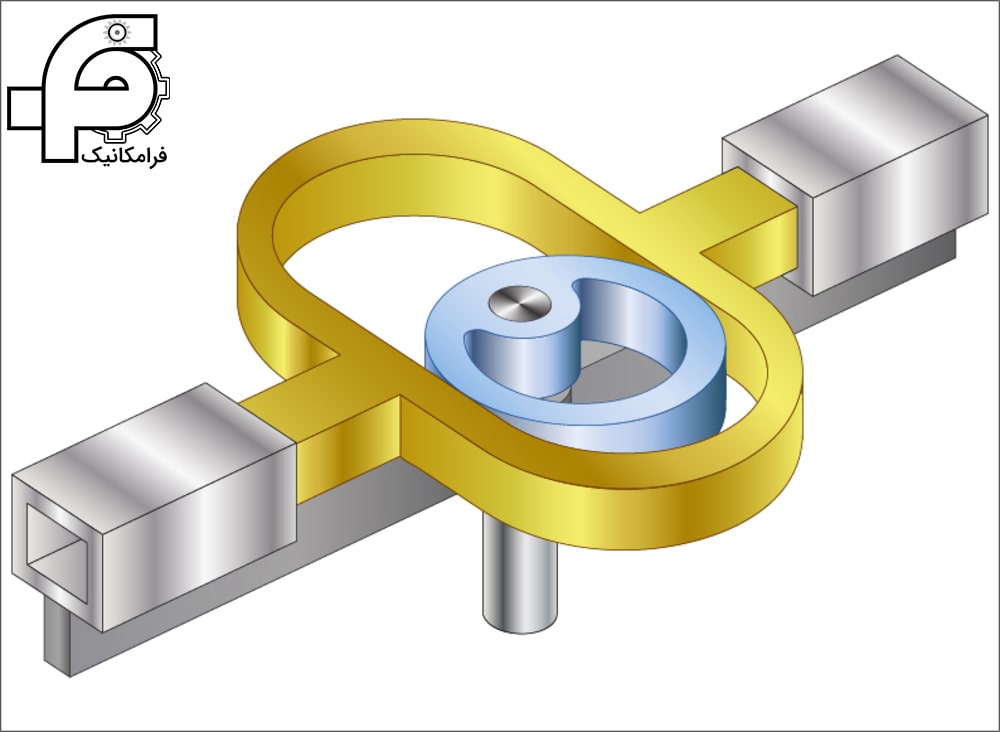

مکانیزم بادامک و پیرو (Cam and Follower Mechanism):
در این روش، یک بادامک با شکل خاص به یک پیرو متصل است. با چرخش بادامک، پیرو به طور متناوب به بالا و پایین حرکت میکند، که حرکت دورانی بادامک را به حرکت خطی تبدیل میکند. این مکانیزم در موتورها و سیستمهای تایمینگ مانند میل سوپاپ ها استفاده میشود.
تسمه و پولی (Belt and Pulley Systems):
این مکانیزم شامل یک تسمه است که دور دو یا چند قرقره پیچیده شده است. وقتی یک قرقره چرخانده میشود، تسمه به حرکت در میآید و حرکت دورانی قرقره به حرکت خطی تسمه تبدیل میشود. این سیستم در نقالهها، درب آسانسورها و مترو؛ و برخی از ماشینآلات اتوماتیک کاربرد دارد.
مکانیزم میللنگ یا لنگ لغزنده (Crankshaft and Connecting Rod):
در این مکانیزم، یک میللنگ به یک شاتون متصل است. وقتی میللنگ میچرخد، شاتون به صورت خطی به جلو و عقب حرکت میکند. این روش در موتورها برای تبدیل حرکت دورانی میللنگ به حرکت خطی پیستون استفاده میشود.
مکانیزم گیربکسهای کاهشی و اهرمها (Reduction Gears and Levers):
در این روشها، از چرخ دندههای گیربکسی و اهرمها استفاده میشود تا حرکت دورانی به صورت تدریجی به حرکت خطی تبدیل شود. این سیستمها در ابزارهای دقیق و سیستمهای انتقال قدرت کاربرد دارند.
مکانیزمهای هیدرولیکی و پنوماتیکی:
در این مکانیزمها، حرکت دورانی یک موتور هیدرولیکی یا پنوماتیکی از طریق یک سیال به یک سیلندر منتقل میشود و این سیلندر به طور خطی حرکت میکند. این سیستمها در ماشینآلات سنگین و سیستمهای ترمز خودروها کاربرد دارند.
سیستمهای الکترومکانیکی:
در این سیستمها، موتورهای الکتریکی با مکانیزمهایی مانند پیچ و مهره ترکیب میشوند تا حرکت دورانی موتور به حرکت خطی تبدیل شود. این سیستمها در دستگاههای دقیق و رباتیکها کاربرد دارند.

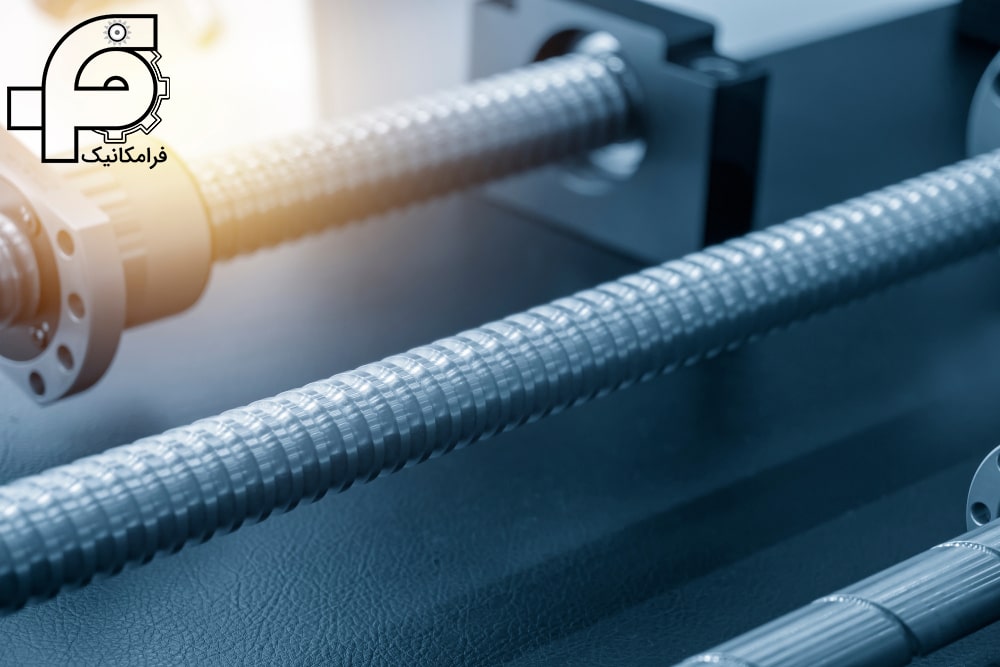

بال اسکرو Ball Screw :
بال اسکرو یک وسیله ی مکانیکی می باشد که از آن در انواع صنایع به خصوص در دستگاه های CNC و دیگر ماشین آلات صنعتی برای تبدیل حرکت چرخشی و دورانی به حرکت خطی استفاده می شود. این وسیله علاوه بر این که می تواند در مقابل اعمال انواع بارهای فشاری مقاومت داشته باشد، با کمترین اصطکاک داخلی هم می تواند کار کند. ویژگی اصلی این ابزار در اتلاف انرژی بسیار کم آن در مقایسه با دیگر عملگرهای خطی است. با در نظر گرفتن این موضوع که این ابزار موجب ایجاد تلرانس های دقیق می شود، برای موقعیت هایی که دقت های بالایی لازم است، گزینه ی بسیار مناسبی است.
مقایسه و انتخاب روش مناسب:
دقت مورد نیاز:
برخی مکانیزمها مانند لید اسکرو، بال اسکرو و رک و پینیون دقت بالاتری دارند.
نیروی مورد نیاز:
مکانیزمهایی مانند بادامک و پیرو برای انتقال نیروهای بزرگ مناسبتر هستند.
هزینه و پیچیدگی:
سیستمهای هیدرولیکی و پنوماتیکی معمولاً پیچیدهتر و گرانتر هستند.
با توجه به این عوامل، میتوانید مناسبترین مکانیزم را برای کاربرد خاص خود انتخاب کنید.
مکانیزم گیربکسهای کاهشی و اهرمها (Reduction Gears and Levers) چیست؟
مکانیزمهای گیربکسهای کاهشی و اهرمها نقش مهمی در تبدیل حرکت دورانی به حرکت خطی ایفا میکنند. هر دو سیستم به نوعی از چرخ دندهها و اهرمها استفاده میکنند تا سرعت، گشتاور، و جهت حرکت را تغییر دهند. در ادامه به توضیحات جزئیتر هر یک از این مکانیزمها میپردازیم:
1. گیربکسهای کاهشی (Reduction Gears)
گیربکسهای کاهشی مجموعهای از چرخدندهها هستند که برای کاهش سرعت و افزایش گشتاور استفاده میشوند. این گیربکسها معمولاً در سیستمهای انتقال قدرت و دستگاههایی که به گشتاور بالاتری نیاز دارند، استفاده میشوند.
نحوه عملکرد:
چرخ دندههای ساده: از چرخ دندههای ساده برای کاهش سرعت و افزایش گشتاور استفاده میشود. نسبت تعداد دندانههای چرخدندهها تعیین کننده نسبت کاهش سرعت است. به عنوان مثال، اگر یک چرخ دنده با 20 دندانه به یک چرخ دنده با 40 دندانه متصل شود، نسبت کاهش 1:2 خواهد بود.
چرخ دندههای سیارهای (Planetary Gears): این سیستم شامل یک چرخ دنده خورشیدی در مرکز، چندین چرخ دنده سیارهای که دور چرخ دنده خورشیدی میچرخند و یک چرخ دنده حلقهای است. این سیستم قابلیت کاهش سرعت بسیار بالایی را دارد و در فضاهای محدود نیز کارآمد است.
چرخ دندههای حلزونی (Worm Gears): شامل یک پیچ حلزونی و یک چرخ دنده است که برای دستیابی به کاهش سرعت زیاد در فضای کم استفاده میشود. این نوع گیربکسها معمولاً در دستگاههای جرثقیل و انتقال قدرت استفاده میشوند.
کاربردها:
رباتیک: برای تنظیم دقیق سرعت و گشتاور در رباتها.
ماشینآلات سنگین: برای انتقال نیرو و کاهش سرعت در تجهیزات بزرگ مانند نوار نقالهها.
خودروها: در گیربکس خودروها برای تغییر نسبت سرعت موتور به چرخها.
مزایا:
افزایش گشتاور: کاهش سرعت به افزایش گشتاور خروجی کمک میکند.
تنظیم سرعت: امکان تنظیم دقیق سرعت و حرکت خروجی.
معایب:
پیچیدگی: گیربکسهای کاهشی میتوانند پیچیده و پرهزینه باشند.
اصطکاک و سایش: ممکن است نیاز به نگهداری بیشتری داشته باشند.
2. اهرمها (Levers)
تعریف: اهرمها ابزارهای سادهای هستند که از یک نقطه اتکا (Fulcrum) برای تبدیل نیرو و حرکت استفاده میکنند. کاربرد اهرمها در مکانیزمهای مکانیکی به شکلهای مختلفی مورد استفاده قرار میگیرند.
نحوه عملکرد:
اهرم نوع اول: نقطه اتکا بین نیروی ورودی و نیروی خروجی قرار دارد. این نوع اهرم میتواند نیرو را افزایش دهد یا حرکت را تغییر دهد. مثال: الاکلنگ.
اهرم نوع دوم: نیروی خروجی بین نقطه اتکا و نیروی ورودی قرار دارد. این اهرمها برای افزایش نیرو استفاده میشوند. مثال: جک.
اهرم نوع سوم: نیروی ورودی بین نقطه اتکا و نیروی خروجی قرار دارد. این نوع اهرم برای افزایش سرعت حرکت استفاده میشود. مثال: موچین.
کاربردها:
دستگاههای بالابر: مانند جکهای ماشین.
ابزارهای دستی: مانند قیچی و موچین.
مکانیزمهای ساده: در بسیاری از مکانیزمهای ساده و ابزارهای روزمره.
مزایا:
سادگی و هزینه کم: اهرمها معمولاً ساده و ارزان هستند.
کاربرد گسترده: در بسیاری از ابزارها و دستگاهها استفاده میشوند.
معایب:
محدودیت در انتقال نیرو: اهرمها برای انتقال نیروهای بسیار بزرگ مناسب نیستند.
محدودیت در حرکت طولانی: برای انتقال حرکتهای بلند محدودیت دارند.
مقایسه گیربکسهای کاهشی و اهرمها:
ویژگی | گیربکسهای کاهشی | اهرمها |
پیچیدگی | پیچیدهتر | سادهتر |
کاربرد | سیستمهای انتقال قدرت پیچیده | ابزارهای دستی و مکانیزمهای ساده |
هزینه | بالاتر | پایینتر |
نیاز به نگهداری | بیشتر | کمتر |
کارآیی در فضاهای محدود | بالا | کمتر |
قابلیت تنظیم دقیق | بالا | کمتر |
هر یک از این مکانیزمها مزایا و معایب خاص خود را دارند و انتخاب بین آنها به نیازهای خاص کاربرد و محدودیتهای طراحی بستگی دارد.
مقایسه روش های تبدیل حرکت دورانی به خطی با همدیگر
برای مقایسه روشهای مختلف تبدیل حرکت دورانی به حرکت خطی، باید به فاکتورهای متعددی نظیر دقت، کارایی، پیچیدگی، هزینه، و کاربردهای معمول هر یک توجه کنیم. در زیر جدولی برای مقایسه این روشها ارائه شده است:
روش | دقت | توان/گشتاور | پیچیدگی | هزینه | کاربردهای معمول |
مکانیزم لید اسکرو | بسیار بالا | متوسط | متوسط | متوسط | ماشینآلات CNC، جکها |
دنده و شانه | بالا | بالا | متوسط | متوسط | فرمان خودرو، ماشینهای ابزار |
بادامک و پیرو | متوسط | بالا | متوسط | متوسط | موتورها، ماشینهای بافت |
تسمه و پولی | متوسط | پایین تا متوسط | پایین | پایین | نقالهها، سیستمهای حرکت |
میللنگ و شاتون | متوسط | بالا | بالا | بالا | موتورها، کمپرسورها |
گیربکسهای کاهشی | بالا | بسیار بالا | بالا | بالا | ماشینآلات سنگین، خودروها |
اهرمها | پایین | پایین تا متوسط | پایین | پایین | ابزارهای دستی، مکانیزمهای ساده |
سیستمهای هیدرولیکی/پنوماتیکی | بالا | بسیار بالا | بالا | بالا | ماشینآلات سنگین، تجهیزات صنعتی |
سیستمهای الکترومکانیکی | بسیار بالا | متوسط | بالا | بالا | رباتها، دستگاههای دقیق |
تحلیل هر روش:
مکانیزم پیچ دنده ذوزنقه ای (Lead Screw and Nut Mechanism):
دقت: این روش به دلیل خاصیت ضد برگشت و قابلیت تنظیم دقیق، دقت بسیار بالایی دارد.
توان/گشتاور: این مکانیزم توانایی انتقال گشتاور متوسطی دارد و برای کاربردهای دقیق مناسب است.
پیچیدگی: نسبتاً ساده است اما نیاز به نگهداری دارد.
هزینه: متوسط، اما به کیفیت مواد بستگی دارد.
کاربردها: ماشینآلات CNC، جکهای بالابر.
پینیون و رک (Rack and Pinion Mechanism):
دقت: دقت بالایی دارد و میتواند بارهای سنگین را با دقت کنترل کند.
توان/گشتاور: میتواند گشتاورهای بالا را انتقال دهد.
پیچیدگی: طراحی متوسطی دارد و نگهداری آسانی دارد.
هزینه: متوسط، وابسته به اندازه و مواد.
کاربردها: فرمان خودروها، ماشینهای ابزار دقیق.
بادامک و پیرو (Cam and Follower Mechanism):
دقت: دقت متوسطی دارد و بیشتر برای حرکتهای تکراری مناسب است.
توان/گشتاور: میتواند نیروهای بالا را انتقال دهد.
پیچیدگی: پیچیدگی متوسطی دارد و نیاز به طراحی دقیق دارد.
هزینه: متوسط.
کاربردها: موتورها، سیستمهای تایمینگ.
تسمه و پولی (Belt and Pulley Systems):
دقت: دقت متوسط، بسته به نوع و کیفیت تسمه.
توان/گشتاور: انتقال نیروهای پایین تا متوسط.
پیچیدگی: بسیار ساده و آسان برای نگهداری.
هزینه: پایین.
کاربردها: نقالهها، سیستمهای انتقال.
مکانیزم لنگ لفزنده (Crankshaft and Connecting Rod):
دقت: دقت متوسط، بیشتر برای تبدیل حرکت به ضربهزننده مناسب است.
توان/گشتاور: انتقال گشتاورهای بالا.
پیچیدگی: طراحی پیچیدهای دارد و نگهداری نسبتاً پیچیده است.
هزینه: بالا.
کاربردها: موتورها، کمپرسورها.
گیربکسهای کاهشی (Reduction Gears):
دقت: دقت بالا، مخصوصاً در تنظیم سرعت.
توان/گشتاور: بسیار بالا، برای کاربردهای با بار سنگین مناسب است.
پیچیدگی: طراحی پیچیده و نگهداری نسبتاً دشوار.
هزینه: بالا.
کاربردها: ماشینآلات سنگین، سیستمهای انتقال قدرت.
لورز یا اهرمها (Levers):
دقت: دقت پایین، بیشتر برای تغییر نیرو و حرکت مناسب است.
توان/گشتاور: میتواند نیروهای پایین تا متوسط را انتقال دهد.
پیچیدگی: بسیار ساده و آسان برای استفاده.
هزینه: پایین.
کاربردها: ابزارهای دستی، مکانیزمهای ساده.
سیستمهای هیدرولیکی و پنوماتیکی:
دقت: دقت بالا، مخصوصاً در کنترل حرکت و نیرو.
توان/گشتاور: توانایی انتقال نیروهای بسیار بالا.
پیچیدگی: طراحی پیچیده و نیاز به نگهداری دقیق.
هزینه: بالا.
کاربردها: ماشینآلات سنگین، سیستمهای صنعتی.
سیستمهای الکترومکانیکی:
دقت: دقت بسیار بالا، مناسب برای کنترلهای دقیق.
توان/گشتاور: میتواند نیروهای متوسطی را انتقال دهد.
پیچیدگی: طراحی پیچیده و نیاز به سیستمهای کنترلی.
هزینه: بالا.
کاربردها: رباتها، دستگاههای دقیق.
نتیجهگیری:
- دقت و کنترل: برای کاربردهای دقیق و نیازمند کنترل بالا، سیستمهای پیچ و مهره و سیستمهای الکترومکانیکی مناسب هستند.
- توان و گشتاور بالا: گیربکسهای کاهشی و سیستمهای هیدرولیکی یا پنوماتیکی برای انتقال نیروهای بزرگ و بارهای سنگین مناسبترند.
- سادگی و هزینه پایین: اهرمها و تسمه و قرقره برای کاربردهای ساده و کم هزینه بهترین گزینهها هستند.
- کاربردهای صنعتی و سنگین: سیستمهای دنده و رک و میللنگ و شاتون برای کاربردهای سنگین و صنعتی مناسباند.
با توجه به این مقایسهها، میتوانید روش مناسب را بر اساس نیازها و محدودیتهای خاص پروژهتان انتخاب کنید.
کاربردهای صنعتی
تبدیل حرکت دورانی به خطی در صنایع مختلف کاربردهای متنوعی دارد. این فرآیند به بسیاری از ماشینآلات و سیستمهای صنعتی اجازه میدهد تا وظایف پیچیده را با دقت و کارایی بالا انجام دهند. در زیر به چند مثال صنعتی از کاربردهای تبدیل حرکت دورانی به خطی اشاره شده است:
1- ماشینآلات CNC (Computer Numerical Control)
نوع مکانیزم: مکانیزم پیچ و مهره
کاربرد: در ماشینآلات CNC، پیچ و مهرههای دقیقی برای کنترل حرکت ابزارها استفاده میشود. حرکت دورانی موتور به حرکت خطی بسیار دقیق در محورهای X، Y و Z تبدیل میشود که برای برش، حفاری، و شکلدهی به مواد استفاده میشود.
مزایا: دقت بسیار بالا و توانایی کنترل حرکت با وضوح بالا.
صنایع مرتبط: صنایع خودروسازی، هوافضا، و تولیدات دقیق.

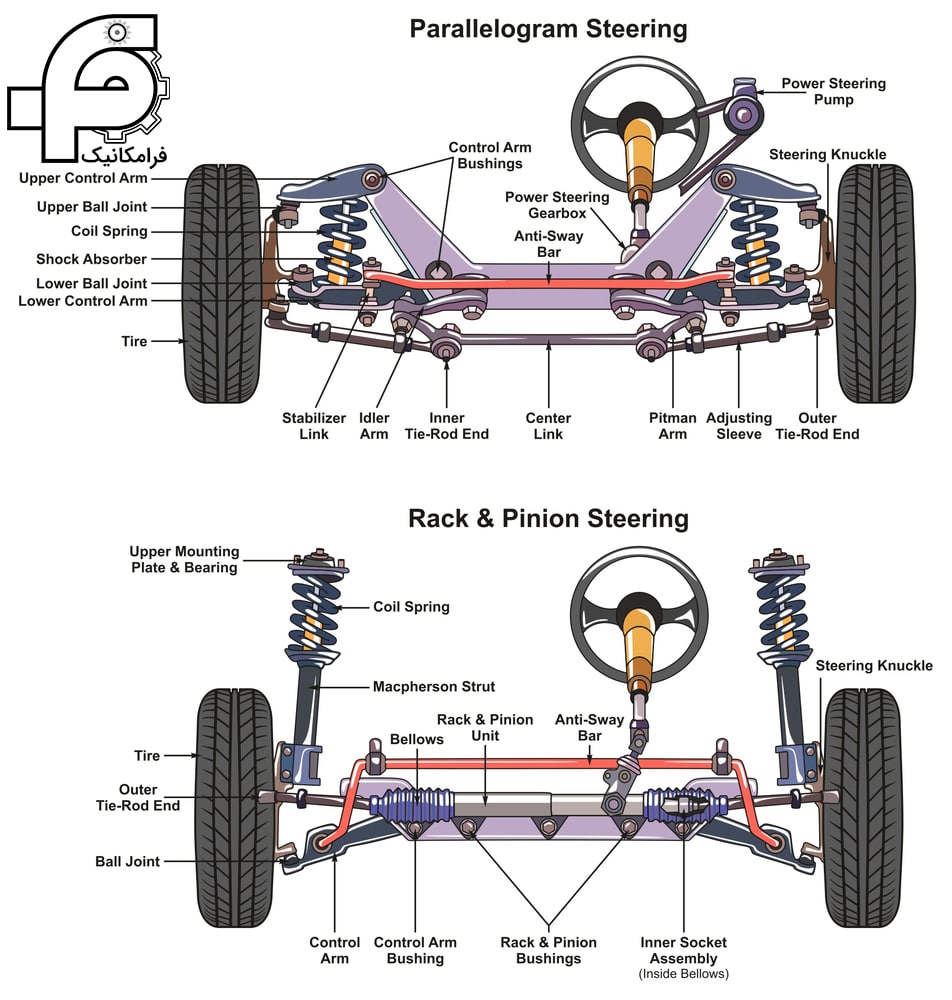

2- سیستم فرمان خودرو (Steering System)
نوع مکانیزم: مکانیزم دنده و شانه
کاربرد: در سیستم فرمان خودروها، حرکت دورانی فرمان توسط دنده پینیون به حرکت خطی رک تبدیل میشود. این حرکت خطی باعث چرخش چرخهای خودرو و کنترل جهت حرکت میشود.
مزایا: کنترل دقیق جهت خودرو با حداقل تلاش.
صنایع مرتبط: صنعت خودروسازی.
3- موتورهای احتراق داخلی (Internal Combustion Engines)
نوع مکانیزم: میللنگ و شاتون
کاربرد: در موتورهای احتراق داخلی، حرکت خطی پیستونها که ناشی از انفجار سوخت است، توسط میللنگ به حرکت دورانی تبدیل میشود که به خروجی شفت موتور منتقل میشود.
مزایا: تبدیل انرژی شیمیایی به حرکت مکانیکی موثر.
صنایع مرتبط: خودروسازی، موتورسیکلتها، ماشینآلات سنگین.
4- سیستمهای هیدرولیکی و پنوماتیکی (Hydraulic and Pneumatic Systems)
نوع مکانیزم: سیلندرهای هیدرولیکی/پنوماتیکی
کاربرد: این سیستمها از سیال تحت فشار برای تبدیل حرکت دورانی پمپ به حرکت خطی پیستونها استفاده میکنند. این مکانیزمها در کنترل بارهای سنگین و اعمال نیروی دقیق در بسیاری از فرآیندهای صنعتی کاربرد دارند.
مزایا: توانایی انتقال نیروهای بزرگ و کنترل دقیق.
صنایع مرتبط: ماشینآلات ساخت و ساز، تجهیزات سنگین، سیستمهای ترمز.

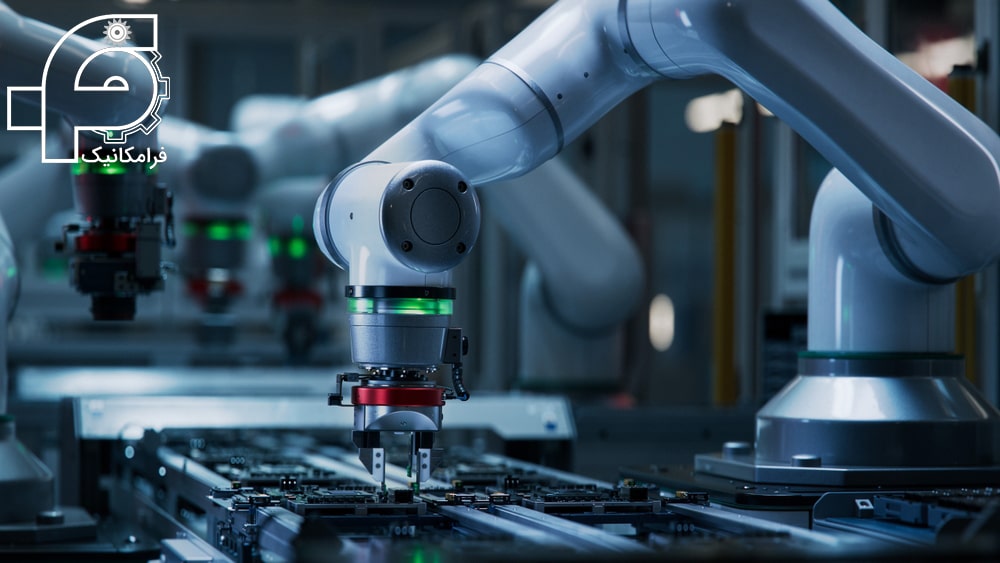

5- رباتیک (Robotics)
نوع مکانیزم: سیستمهای الکترومکانیکی و پیچ و مهره
کاربرد: رباتها اغلب از موتورهای دورانی برای ایجاد حرکت خطی در بازوها و اندامهای خود استفاده میکنند. این حرکتها برای انجام وظایف دقیق مانند جوشکاری، مونتاژ و انتقال قطعات استفاده میشوند.
مزایا: دقت بالا و توانایی انجام وظایف پیچیده.
صنایع مرتبط: تولیدات صنعتی، الکترونیک، خودرو.
6- ماشینهای پرس (Press Machines)
نوع مکانیزم: مکانیزم بادامک و پیرو
کاربرد: در ماشینهای پرس، حرکت دورانی بادامک به حرکت خطی پیرو تبدیل میشود که به ورقهای فلزی فشار وارد کرده و آنها را شکل میدهد.
مزایا: انتقال نیروی بالا برای تغییر شکل مواد.
صنایع مرتبط: صنایع فلزی و شکلدهی.
7- سیستمهای نقاله (Conveyor Systems)
نوع مکانیزم: تسمه و قرقره
کاربرد: سیستمهای نقاله از حرکت دورانی قرقرهها برای ایجاد حرکت خطی تسمهها استفاده میکنند که کالاها را در خطوط تولید جابجا میکند.
مزایا: جابجایی مداوم و کارآمد محصولات.
صنایع مرتبط: صنایع غذایی، بستهبندی، تولید.
8- دروازههای اتوماتیک (Automatic Gates)
نوع مکانیزم: گیربکسهای کاهشی و سیستمهای الکترومکانیکی
کاربرد: در دروازههای اتوماتیک، حرکت دورانی موتورهای الکتریکی به حرکت خطی برای باز و بسته کردن دروازهها تبدیل میشود.
مزایا: عملیات خودکار و کاهش نیاز به نیروی انسانی.
صنایع مرتبط: سیستمهای امنیتی، پارکینگها، ورودیهای صنعتی.
9- دستگاههای بستهبندی (Packaging Machines)
نوع مکانیزم: مکانیزمهای ترکیبی از پیچ و مهره و دنده و رک
– **کاربرد:** در دستگاههای بستهبندی، حرکت دورانی موتورها به حرکت خطی دقیق برای بستهبندی، برش و مرتبسازی محصولات تبدیل میشود.
مزایا: بستهبندی سریع و دقیق.
صنایع مرتبط: صنایع غذایی، داروسازی، کالاهای مصرفی.
10- تجهیزات پزشکی (Medical Devices)
نوع مکانیزم: پیچ و مهره و سیستمهای الکترومکانیکی
کاربرد: در تجهیزات پزشکی مانند تختهای بیمارستانی قابل تنظیم و ماشینهای تشخیصی، حرکت دورانی به حرکت خطی برای تغییر موقعیت و تنظیم دقیق تجهیزات تبدیل میشود.
مزایا: دقت بالا و تطبیقپذیری.
صنایع مرتبط: مراقبتهای بهداشتی، درمانی.
این مثالها نشاندهنده اهمیت و کاربردهای گسترده مکانیزمهای تبدیل حرکت دورانی به خطی در صنایع مختلف هستند. هر یک از این مکانیزمها بر اساس نیازهای خاص و شرایط عملیاتی خود انتخاب میشوند.
