یکی دیگر از انواع کوپلینگ های انعطافپذیر، کوپلینگ KB بوده که وظیفه انتقال نیرو از محور محرک به محور متحرک را دارد. دندانه های موجود بر روی یک هاب به سوراخ های متناظر که با ضربه گیرهای الاستیک محافظت میشوند برخورد میکند و اقدام به انتقال نیرو و گشتاور میکند. بطور کلی با توجه به تحمل نیروی گشتاور زیاد، از کوپلینگ KB برای انتقال نیرو الکتروموتور به گیربکس، در ماشین آلات صنعتی به علت دوام و مقاومت بالا در شرایط آب و هوایی مختلف استفاده میکنیم. در این مقاله به بررسی انواع کوپلینگ KB از نظر قدرت انتقالی گشتاور و سایز و ابعاد مختلف کوپلینگ لقمه ای و همچنین کاتالوگ کوپلینگ KB و خرید کوپلینگ KB میپردازیم.

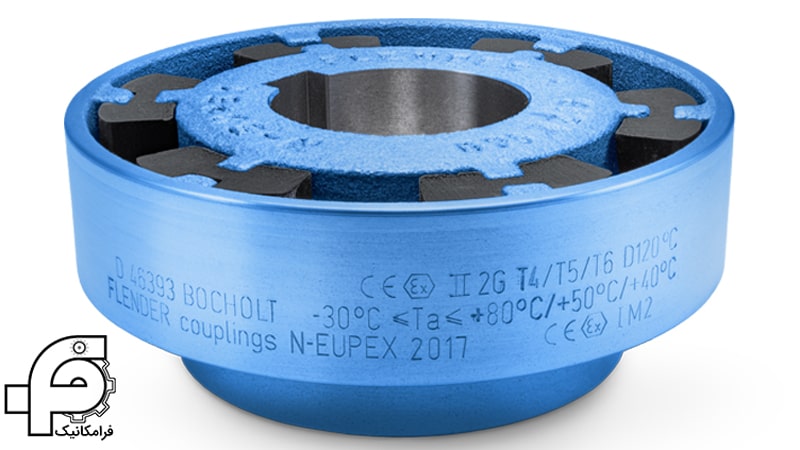

کوپلینگ KB چیست؟
یکی از قدیمی ترین و معروف ترین نوع کوپلینگ های انعطاف پذیر کوپلینگ KB است. نامگذاری کوپلینگ KB ، کوپلینگ پنجه ای یا کوپلینگ لقمه ای KB از سری استاندارد N-EUPEX B شرکت فلندری آلمان اقتباس شده است که در حالت طراحی استاندارد شامل ضربه گیرهای انعطاف پذیر از جنس لاستیک مصنوعی (NBR) برای دفع انحرافات و ناهمراستایی ها میباشد.
کوپلینگ KB توانایی میرایی و جبران ناهمراستایی و انحرافات شافت را توسط لاستیک های ضربه گیر الاستومتر خود دارد. همچنین وجود انعظاف پذیری پیچشی کمک شایانی به دفع نویز و ارتعاشات پیچشی میکند. در کوپلینگ KB سایش در لاستیک ضربه گیر اتفاق میافتد که بعد از سپری کردن عمر خود تعویض میگردد.
از کوپلینگ KB برای اتصال انواع الکتروموتورها و پمپ ها مانند انواع پمپهای پیستونی، پمپهای سانتریفیوژی،کمپرسورهای پیستونی و کمپرسورهای اسکرو استفاده میکنیم.
اجزای کوپلینگ لقمه ای

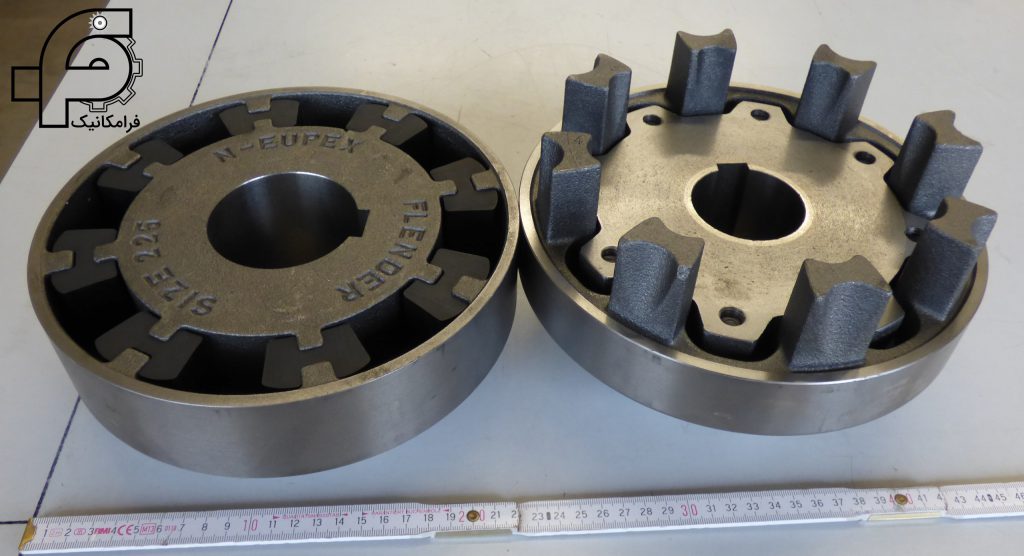

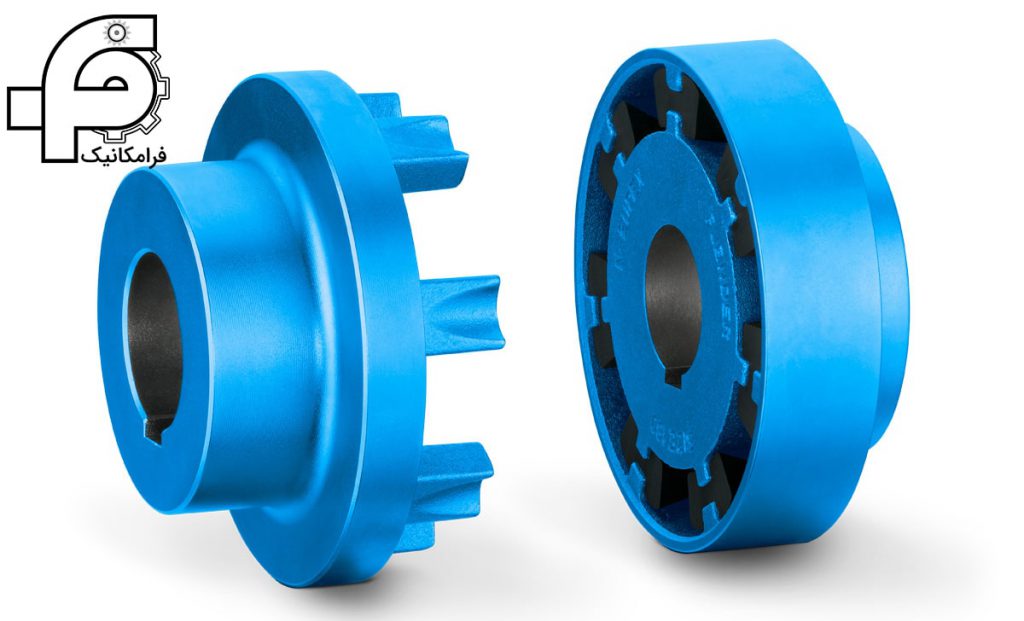

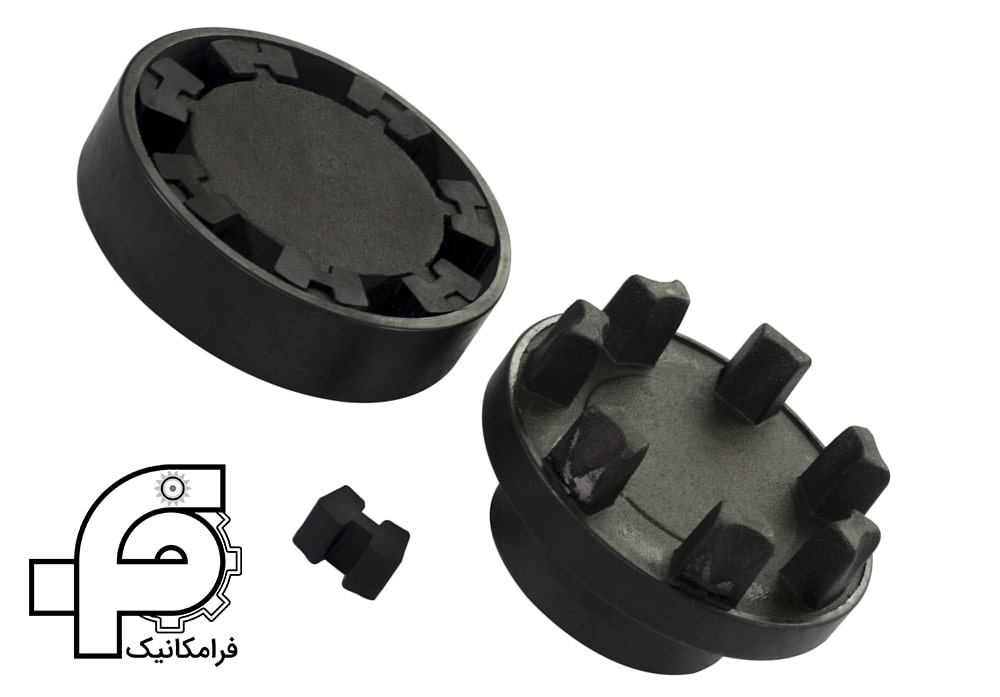

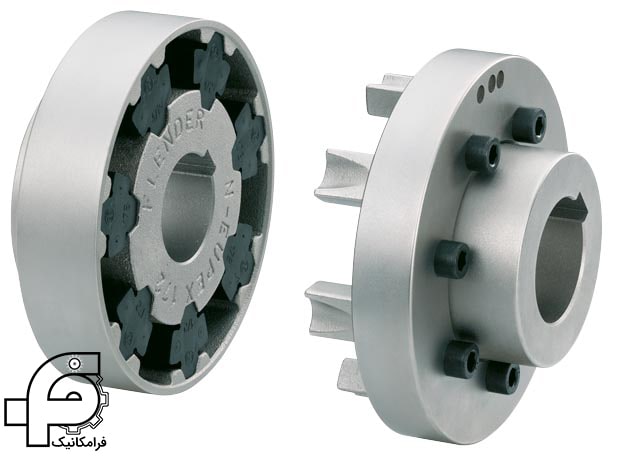

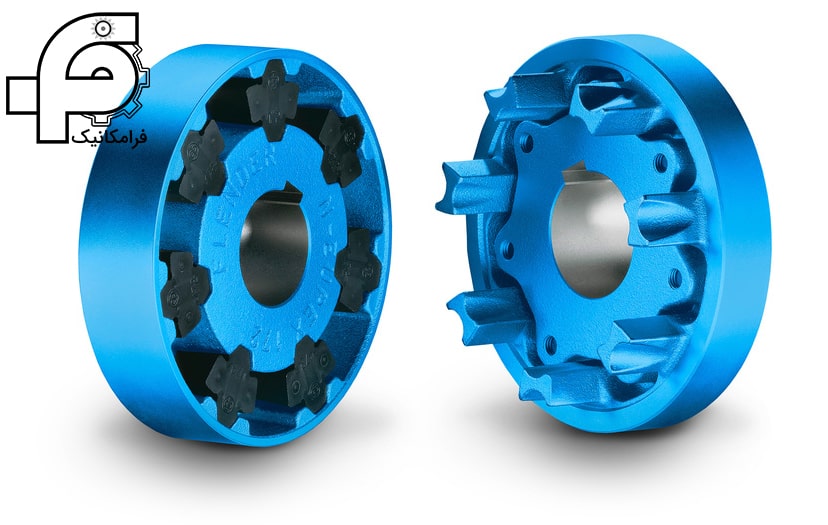

نوع ساده کوپلینگ KB از سه قسمت تشکیل شده است: دو عدد هاب یا توپی و یک ضربه گیر الاستیک
- پنجه
- مادگی
- لاستیکهای ضربه گیر
جنس کوپلینگ KB
متریال تشکیل دهنده توپی ها (هاب) یا جنس پنجه و جنس مادگی از چدن خاکستری مرغوب بوده که در سرعت های چرخش بالا دچار نابالانسی دینامیکی نگردد. مغر این توپی ها را باید با استفاده از تراشکاری به مقدار قطر شافت منطبق کرد. قطعه لاستیکی ضربه گیر از جنس NBR با درجه سختی متفاوت شور Shore برای بسیاری از کاربردها در دسترس بوده و در بعضی موارد از جنس پلی اورتان ترموپلاستیک (TPU) نیز با درجه سختی های متفاوت برای افزایش ظرفیت باربری موجود میباشد

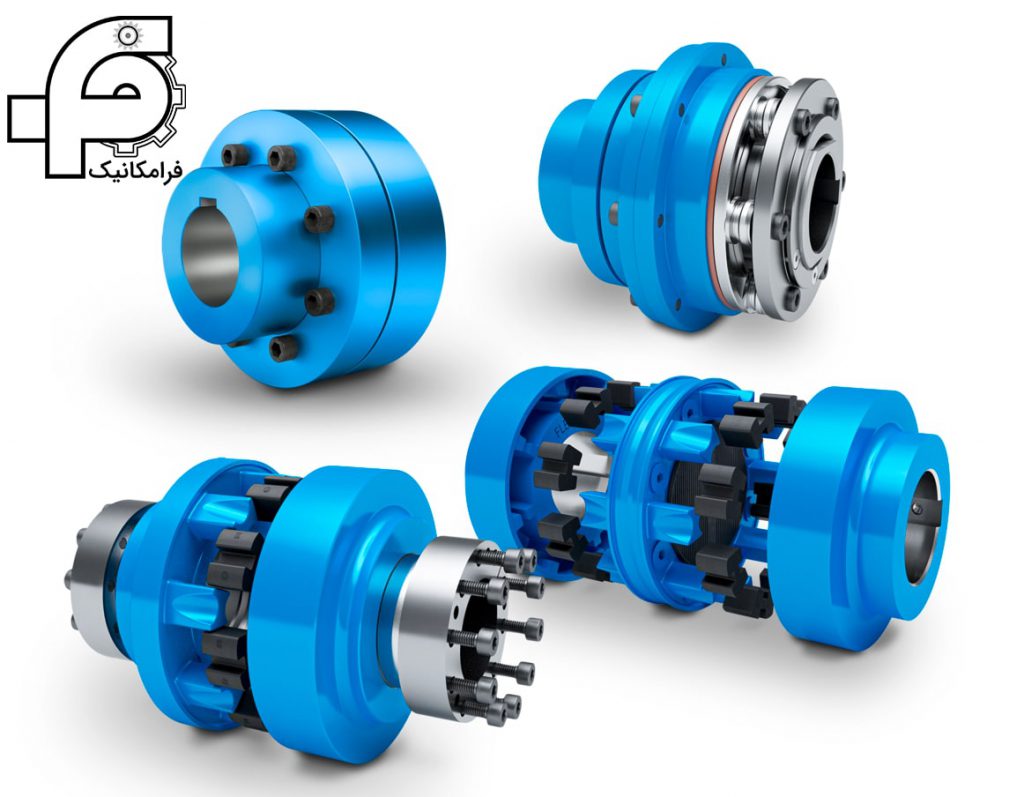

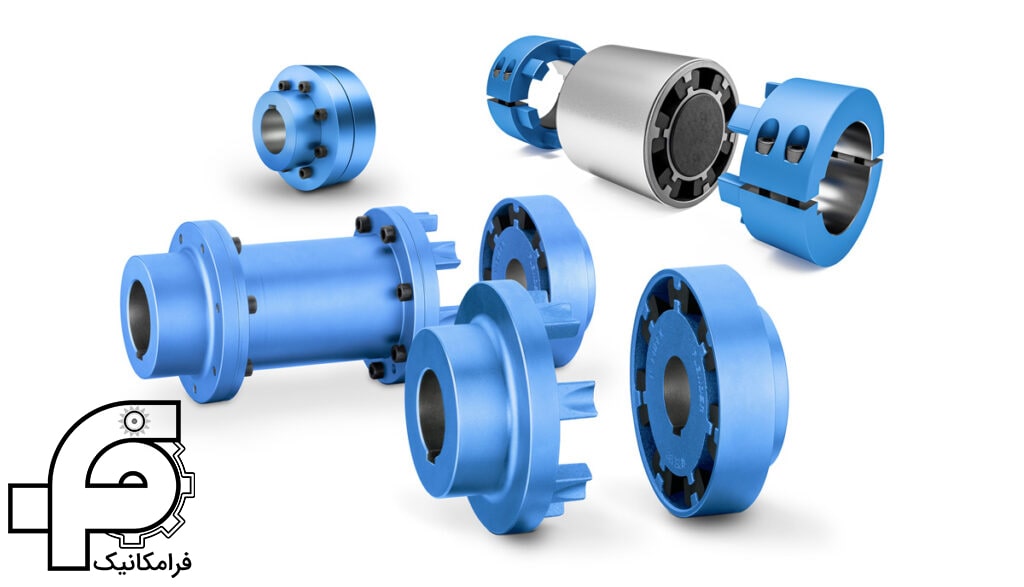

البته در نوع های دیگر از اجزایی مدولار برای انعطاف پذیری بیشتر و بهینه سازی هایی برای انتقال نیرو استفاده میکند که متریال آن اجزا متفاوت است. سری کوپلینگ N-EUPEX H نوعی از کوپلینگ KB هستند که دارای اسپیسر هستند و هنگامی شرایط محیطی نامناسب باشد یعنی آلودگی، رطوبت، گرما یا مورد دیگر وجود داشته باشد برای ایجاد فاصله بین محرک و متحرک و پر کردن فضا بکار میرود. سری A از کوپلینگ N-EUPEX طراحی مجزایی دارد به گونه ای که پنجه از دو قسمت تشکیل شده و قابلیت جداسازی از پشت با پیچ های اتصال را دارد. در این نوع کوپلینگ KB براحتی میتوان ارتباط دستگاه متحرک با موتور بدون جابهجایی موتور را قطع کرد.
مشخصات فنی کوپلینگ لقمه ای KB
- میرا کننده انحرافات و ناهمراستایی ها
- محدوده گشتاور اسمی از گشتاور TKN = 12 نیوتن متر تا 85000 نیوتن متر با 23 اندازه متفاوت
- محدوده کارکرد دمایی از -50 درجه سانتیگراد تا +100 درجه سانتیگراد
- انعطاف پذیر با طول کوتاه
- سایز متداول: 80 , 95 , 110 , 125 , 140 , 160 , 180 , 200 , 225 , 250 , 280 , 315
- کوپلینگ KB مخصوصاً برای درایوهای محرک با بارهای دینامیکی یکنواخت تا متوسط مناسب است.
- در مورد درایوهای با موتور دیزل، کوپلینگ های N-EUPEX برای ماشین های محرک با گشتاور جرمی کم مناسب هستند.
مزایای کوپلینگ KB
مزیت های بیشمار کوپلینگ KB باعث شده که کاربرد این کوپل ها بسیار مطمئن و روبه رشد باشد. در ذیل مهمترین مزیت ها و ویژگیهای این محصول را یادداشت کردهایم.
چگالی گشتاور بالا
تا 85000 نیوتن متر براحتی قابل انتقال است. بزرگی عدد چگالی گشتاور به ما میگوید که در بسیاری از صنایع، این کوپلینگ پاسخگوی نیاز است. هر چه گشتاور انتقالب بالا باشد، نشان میدهد که توانایی انتقال سرعت، توان، نیرو بالا است و جوابگوی نیاز ما خواهد بود.
لقمه های ضد سایش و ضد روغن
دشمن شماره یک ماشین آلات صنعتی، آلودگی و کثیفی است تا جایی که به خرابی ماشین آلات و نابودی منجر میشود. همچنین سایش و اصطکاک میتواند، توان عملیاتی و هزینه های نگهداری را بشدت افزایش دهد. یکی از ویژگی مثبت کوپلینگ KB وجود قطعه الاستیک ضربه گیر یا لقمه بوده که هم ضد سایش بوده و هم ضد روغن. لقمه کوپلینگ KB به حفظ سلامتی دستگاه کمک کرده و طول عمر دستگاه را به طور چشمگیری افزایش میدهد.
تنوع سایزی و اندازهای در تولید کوپلینگ KB
وجود 23 سایز و اندازه مختلف از کوپلینگ KB باعث شده جوابگوی تمامی ماشین آلات و صنایع باشد. همچنین امکان سفارش سایز اختصاصی خود را دارید و میتوانید سفارشی سازی کنید
ماندگاری و دوام بالا
طول عمر قطعات در صنعت بسیار مهم و اساسی است. جنس کوپلینگ KB از چدن خاکستری مرغوب است. دوام و ماندگاری چدن بسیار بالاست و این توانایی را دارد تا سالیان طولانی به انجام وظیفه بپردازد. استفاده از قطعات و متریال بادوام باعث شده که هزینه تعمیر و نگهداری کوپلینگ KB بسیار پایین باشد.
انعطاف پذیری بالا
میرایی انحرافات و جبران ناهمراستایی های شافت نشان دهنده این موضوع است که کوپلینگ KB از ظرفیت انعطاف پذیری خوبی بهره میبرد. مضاف بر اینکه استفاده از ضربه گیر لقمه ای منعطف در جذب نیروهای ضربه ای و شوک ها بسیار موثر عمل کرده و مؤید دوچندان موضوع انعطاف پذیری بالا است.
مناسب جهت کاربرد در محفظه های بسته (غرق در روغن)
روغن و مواد شیمیایی بر عملکرد کوپلینگ KB تاثیری نداشته و لقمه بکار خود بدون مشکل ادامه میدهد. وجود کوپلینگ لقمه ای در روغن به صورت غرق روغنی نه تنها مانعی برای کارکرد نیست بلکه اصطکاک بین قطعات کوپلینگ را به خوبی افزایش میدهد و عملکرد را تضمین میکند.
عملکرد مناسب کوپلینگ لقمه ای در شرایط جوی مختلف و مناطق آلودگی
کارکرد در دمای 30- تا 80+ باعث میشود که اکثر شرایط آب و هوایی پوشش داده شود و بتوانیم فعالیت دستگاه خودمان را براحتی انجام دهیم. عدم تاثیر الودگی و کثیفی بر روی اجزای کوپلینگ لقمه ای نیز بر عملکرد بی عیب ان صحه میگذارد.
خلاصه مزایای کوپلینگ لقمه ای
- خرابی ایمن برای کاربرد عملیاتی با حداکثر قابلیت اطمینان.
- در نوع سه بخشی مدولار، مناسب برای مونتاژ پلاگین و جایگزینی ساده المان ها.
- انتخاب سختی ضربه گیر الاستومر متناسب با کاربردهای مختلف.
- مناسب برای استفاده در محیط های بالقوه دینامیک، ارتعاشی و انفجاری.
- قطعات یدکی ارزان، درجه بالای در دسترس بودن قطعات در انبار.
- بالا بودن میزان دسترسی قطعات یدک در انبار
- قسمت هاب پنجه ای به صورت کامل در هاب مادگی فیکس قرار میگیرد به نحوی که هیچ قسمت شاخک چرخان بیرون باقی نمیماند که این امر کمک میکند در هنگام چرخش شی خارجی گیر نکند.
- ارزان بودن هزینه تعویض لقمه الاستیک ضربه گیر نسبت به سایر رابط ها مانند رابط اسپایدر
- طول کلی کوتاه کوپلینگ KB نسبت به سایر کوپلینگهای انعطاف پذیر
معایب کوپلینگ KB
از آنجایی که بیشتر تولیدات کوپلینگ KB در ایران بصورت کپی و مهندسی معکوس نسبت به نمونه اصلی و دقیق استاندارد شرکت فلندر آلمان تولید میشوند، دارای یکسری ایرادات و معایب هستند که در ذیل به برخی از آنها اشاره میکنیم:
- عدم رعایت ابعاد دقیق کوپلینگ (طول کلی، قطر نافی و …) نسبت به نمونه های آلمانی
- عدم رعایت دقیق فرم پنجه در تولید کوپلینگهای KB نسبت به انواع سری کوپلینگهای N-EUPEX شرکت فلندر آلمان
- وجود لقی به دلیل عدم رعایت دقیق ابعاد، فرم پنجه و اندازه های لاستیک مورد استفاده
- از آنجایی که لقمه ضربه گیر بین دو هاب قرار میگیرد و امکان دیده شدن ندارد، و وجود لقی بین پنجه و لقمه که در اثر بارهای ضربه ای و شوک در طول زمان باعث از بین رفتن و تخریب آن میشود، بصورت کامل تخریب میگردد و در نهایت منجر به شکسته شدن پنجه های کوپل شده و سیستم محرک را با مشکل مواجه میکند.
کاربرد کوپلینگ KB در صنعت
کوپلینگ KB به عنوان یک کوپلینگ استاندارد صنعتی، در سراسر جهان در حال استفاده است. ویژگی های مثبت کوپلینگ KB کاربردهای متنوع و مفیدی را برای آن در صنعت ایجاد کرده است. مانند مابقی کوپلینگ ها مثل کوپلینگ HRC در بسیاری از صنایع بزرگ و کوچک جایگاه خود را بدست آورده و نقش آفرینی میکند. پمپ ها و کمپرسورهای پیستونینمونه ای بارز از کاربرد این کوپل ها میباشند. بعضی از این صنایع عبارتند از:
- معدن و سیمان: فناوری گرمایش
- نفت و گاز: پمپ، فن، کمپرسور، کندانسور هوا
- تولید برق: پمپ ها، فن ها، کمپرسورها، کندانسورهای هوا، توربین های آبی
- مواد شیمیایی و دارویی: خشک کن ها، دستگاههای مخلوط کن، پمپ ها، فن ها، کمپرسورها، میکسرها، همزن ها، راکتورها
- پلاستیک و لاستیک: اکسترودرهای تک و دو ماردون اسکرو
- خمیر و کاغذ: کارخانه های تصفیه فاضلاب
- آب و فاضلاب: هواکش
- مواد غذایی و آشامیدنی: دستگاه های مخلوط کن، راکتورها، همزن ها، میکسرها
نحوه جایگزین کردن یک کوپلینگ با کوپلینگ KB
با توجه به نحوه مونتاژ و نحوه کارکرد عملیاتی کوپلینگها میتوان انواع آنها را با یکدیگر جایگزین کرد. نحوه کارکرد کوپلینگ KB بسیار نزدیک و شبیه به کوپلینگ روتکس میباشد. برای آشنایی با کوپلینگ روتکس به مقاله زیر رجوع کنید:
همانطور که از مقاله بالا مشاهده کردید، کوپلینگ روتکس دارای ویژگی و مزیت هایی نسبت به کوپلینگ KB برای جایگزینی است که در ذیل بخشی از آنها را برای شما ذکر میکنیم:
رابط عنکبوتی یا رابط اسپایدر در کوپلینگ روتکس از جنس پلی یورتان بوده که نسبت به رابط الاستیک (NBR) لقمه در کوپلینگ KB مقاوم تر است.
در بازدیدهای دوره ای و برنامه های نت و تعمیرو نگهداری، بازدید چشمی از شرایط قطعات و اجزا بسیار کارگشا است. رابط پلی یورتانی اسپایدر کوپلینگ روتکس بدون جابجائی و خلاص کردن تجهیز قابل مشاهده است در حالی که لقمه ضربه گیر الاستیک H شکل در کوپلینگ لقمه ای در صورتی قابل مشاهده است که تجهیزات دوار متصل خاموش شوند و کولینگ باز شود و اجزا از هم جدا شوند. این نکته در هزینه و زمان صرف شده بازدیدهای دوره ای اثر گذار است و منجر به افزایش هزینه در کوپلینگ لقمه ای میگردد.
ادامه
مقدار کمی لقی در کوپلینگ KB وجود دارد که با هر بار استارت و استاپ محرک باعث میشود که پنجه با لقمه ضربه گیر برخورد کند و منجر به کاهش عمر آن شود. در کوپلینگ روتکس پنجه ها با فشار در هم قرار میگیرند و هیچگونه لقی ای وجود ندارد که این امر به اسپایدر های پلی یورتانی کمک میکند تا جذب شوک برای کوپلینگ لقمه ای راحت تر و بادوام تر باشد.
آخرین نکته هم به مشخصات ذاتی کوپلینگها برمیگردد که کوپلینگ روتکس نسبت به کوپلینگ KB گشتاور بالایی تحمل کرده و در جایگزین کردن کوپلینگ KB با کوپلینگ روتکس میتوان از سایز های پائین تر استفاده کرد.
خرید کوپلینگ KB
برای خرید کوپلینگ KB کافی است که از کاتالوگ مربوطه، محاسبات مربوط به نیرو، سرعت و گشتاور را انجام دهید و طبق شماره یا سایز مطلوب بدست آمده اقدام به خرید کوپلینگ KB کنید. این نکته را فراموش نکنید که شرکت های مختلف اقدام به فروش کوپلینگ KB تحت نام کوپلینگهای فلندری میکنند ولی تقلبی میباشند . از متریال نامرغوب در ساخت استفاده میکنند. پس هنگام خرید کوپلینگ KB از معتبر بودن آن مطمئن باشید. همچنین مجموعه فرامکانیک با اتکا به سالها تجربه عملیاتی و دانش علمی خود اقدام به عرضه و فروش انواع کوپلینگ لقمه ای میکند که شما مشتریان عزیز (شرکت های صنعتی) میتوانید با تماس با کارشناسان خبره و متخصص کوپلینگهای ما ضمن دریافت مشاوره رایگان در زمینه انتخاب کوپلها، اقدام به خرید کوپلینگ KB کنید.
