پرس هیدرولیک

پرس هیدرولیک hydraulic presses

پرس‌های هیدرولیک با دامنه وسیع محدوده قدرت در بسیاری از صنایع نقش مهمترین ماشین تولیدی را دارند. معمولا مهمترین مشخصه یک پرس‌ هیدرولیک، حداکثر مقدار نیروی سیلندر اصلی آن است. این نیرو تحت عنوان تناژ یا ظرفیت پرس هیدرولیک شناخته می‌شود و در محدوده کمتر از 1 تن الی 50.000 تن تا به حال بکار گرفته شده است.

برخی از پرس های متداول در صنعت عبارتند از:

1	پرس فورج	8	پرس هیدروفرمینگ
2	پرس خمکاری	9	پرس کشش عمیق
3	پرس پانچ	10	پرس صافکاری
4	پرس کامپکت پودر فلزات	11	پرس چوب و نئوپان
5	پرس جا زدن و مونتاژ قطعات	12	فیلتر پرس
6	پرس برشکاری	13	پرس آجر و سرامیک
7	پرس سایزینگ	14	پرس ضرب زنی

مقاله مرتبط: استانداردهای سیلندر هیدرولیک

مشخصات ابعاد اصلی پرس‌ هیدرولیک

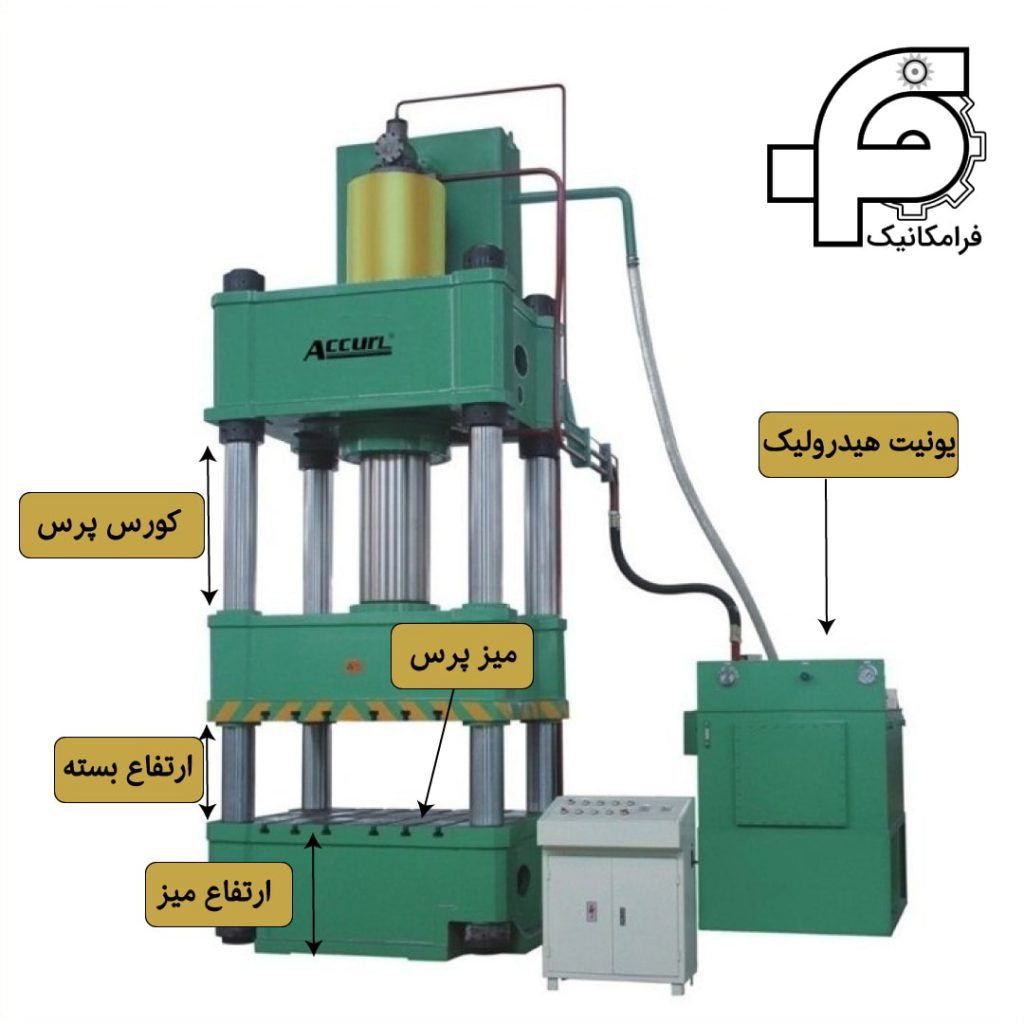

اجزای hydraulic press — مشخصات ابعاد اصلی‌ hydraulic press

از مهمترین مشخصات ابعادی پرس‌ هیدرولیک، طول کورس یا Stroke آن است. این طول برابر اندازه مجاز حرکت سیلنددر اصلی و صف متصل به آن است.
فاصله بین میز پرس و صفحه متحرک بالا، که با عنوان دهانه پرس شناخته می‌شود معمولا بیش از طول کورس پرس در نظر گرفته می‌شود. برای مثال ممکن است طول کورس پرس 30 سانتی‌متر و حداکثر دهانه پرس 70 سانتی‌متر باشد.
ابعاد میز پرس و ارتفاع بسته، متناسب با ابعاد نهایی محصول و ابعاد نصب قالب انتخاب می‌شود. در حالی که ارتفاع میز متناسب با ارتفاع خطوط کاری و اصول ارگونومی تعیین می‌گردد.

ظرفیت یا تناژ پرس هیدرولیک

مقدار نیروی سیلندر اصلی که ممعمولا بر حسب تن نیرو یا KN بیان می‌شود، به عنوان تناژ یا ظرفیت پرس شناخته می‌شود. البته ممکن است نیروی نهایی پرس از عملکرد همزمان چند سیلندر باشد. در جدول زیر با فرض وجود یک سیلندر و در نظر گرفتن فشار کاری حدود 200bar سایز سیلندر مورد نیاز برای تناژهای مختلف پرس پیشنهاد شده است.

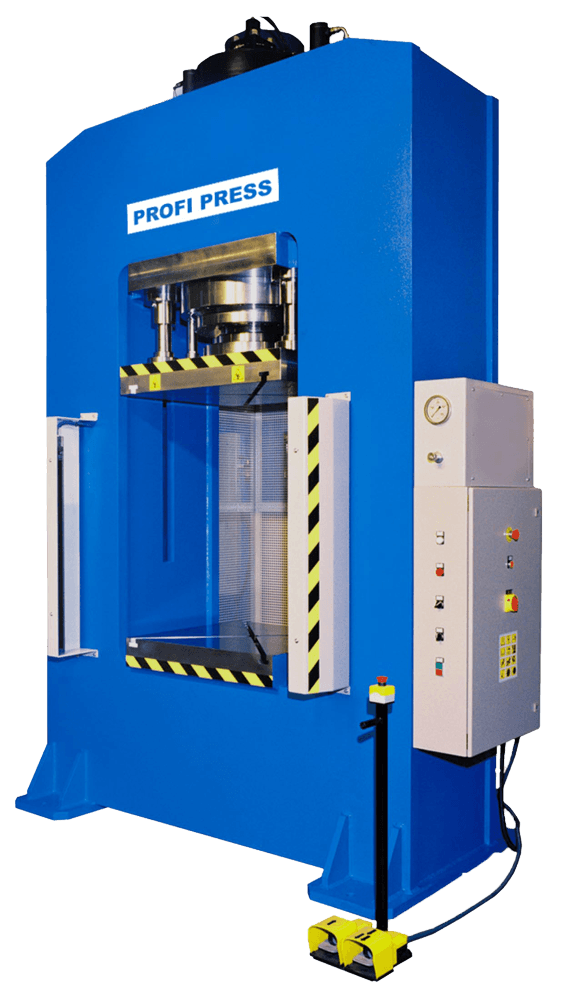

پرس هیدرولیک نمونه — پرس هیدرولیک ۱۰۰ تن

سایز سیلندر به cm در فشار 200bar	تناژ بر حسب KN	تناژ بر حسب tonne-force	ردیف
8	100	10	1
12	200	20	2
14	300	30	3
16	400	40	4
18	500	50	5
20	600	60	6
22	750	75	7
25	1000	100	8
28	1200	120	9
30	1400	140	10
32	1600	160	11
36	2000	200	12
40	2500	250	13
45	3200	320	14
50	4000	400	15
56	5000	500	16
80	10000	1000	17

1 tonne-force = 1000 Kgf = 9.8 KN = 10KN

برخی از پرس‌های با توجه به نوع عملکرد و محصول نهایی، علاوه بر سیلندرهای اصلی دارای چند سیلندر جانبی می‌باشند. برای مثال سیلندرهای اسکورت، کوشن و بیرون‌انداز در بسیاری از پرس‌های موجود هستند و سایز آنها با توجه به نوع عملکرد یا محصول تولیدی تعیین می‌گردد.

مقاله مرتبط: چکش‌ها و پرس ها در فرآیند فورج

سرعت پرس هیدرولیک

یکی از پارامترهای مهم در هنگام انتخاب یا طراحی پرس هیدرولیک، سرعت حرکت سیلندرهای اصلی و جانبی آن است. در ادامه چند حالت متداول برای سرعت پرس‌ها بررسی می‌شود.

پرس‌های ساده معمولا شامل یک پمپ بوده و سرعت حرکت سیلندر اصلی در آنها در تمام کورس حرکت ثابت می‌باشد. در این پرس‌ها با توجه به مشخصات ابعادی سیلندر موجود، معمولا سرعت برگشت بیش از سرعت رفت است.
در پرس‌هایی که نیاز به تامین سرعت‌های متفاوت در طول کورس می‌باشد معمولا از پمپ‌های ترکیبی استفاده می‌شود. برای مثال با استتفااده از یک پمپ دوبل، سرعت حرکت در ابتدای مسیر به صورت سریع و با فشار کم و در انتهای کورس به صورت آرام و با فشار بالا خواهد بود.
با ااستفااده از آکومولاتور در مدار هیدرولیک پرس، عملکردی مشابه با پمپ‌های دوبل و تامین سرعت‌های سریع و آرام را می‌توان بدست آورد.
با استفااده از روش سقوط آزاد سیلندر اصلی در هنگام پایین آمدن و استفاده از سیلندرهای اسکورت در برگشت، به سرعت‌های سریع در عملکرد پرس می‌توان دست یافت.
در پرس‌هایی که نیاز به کنترل دقیق سرعت بارگذاری داشته باشند، علاوه بر روش‌های فوق از ترکیب پمپ‌های دبی متغییر و شیرهای پروپورشنال می‌توان استفاده نمود.

عملکرد شماتیک پرس هیدرولیک — عملکرد شماتیک پرس hydraulic

مشخصات چند نمونه پرس هیدرولیک

مشخصات نمونه پرس هیدرولیک: ظرفیت یا تناژ 500 تن، ابعاد میز 1000 در 800، کورس 500 میلیمتر، حداکثر دهانه 700 میلیمتر، سرعت پایین آمدن 2.4 ملیمتر بر ثانیه، سرعت زیر بار 10 میلیمتر بر ثانیه، سرعت برگشت 17 میلیمتر برثانیه
