تبدیل فایل STP به مدل قابل ویرایش در نرم‌افزار کتیا

فایل‌های سه‌بعدی که با پسوندهای عمومی ذخیره می‌شوند مانند فایل‌های .STEP هنگامی که این فایل‌ها در نرم‌افزارهای دیگر باز شوند، به صورتBlock درآمده و به سادکی قابل ویرایش نیستند. نرم‌افزار کتیا به دلیل قدرت بالا، قابلیت  تبدیل فایل STP و فایل‌های Block شده به فایل‌های قابل ویرایش توسط خود فرمان‌های نرم‌افزار را داراست که در ادامه به چگونگی تبدیل این فایل‌ها به فایل قابل ویرایش می‌پردازیم.

تبدیل فایل STP به فایل قابل ویرایش

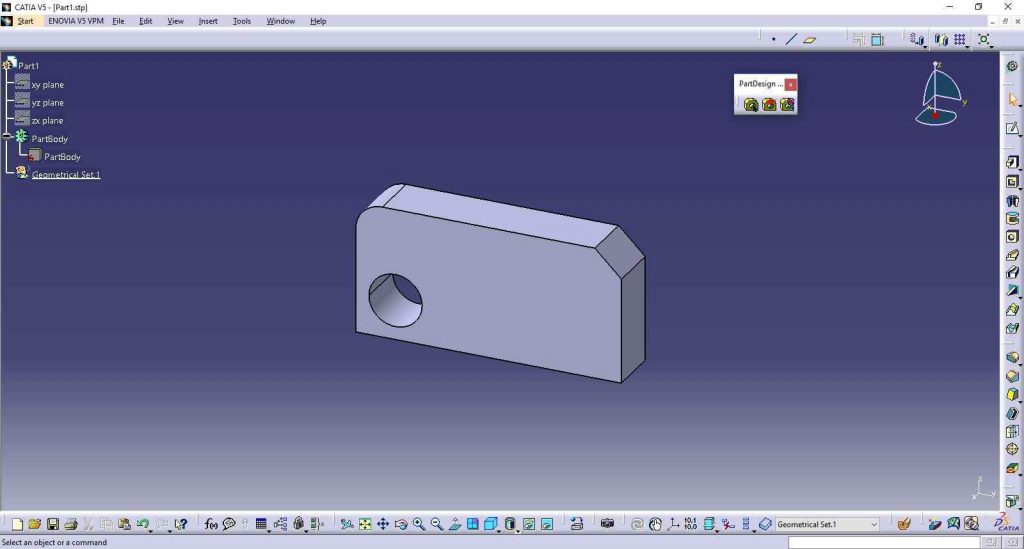

هنگامی که یک فایل با پسوندSTP ذخیره می‌شود، Block شده و هنگامی که توسط نرم‌افزارCatia باز می‌شود مانند شکل زیر دیده می‌شود ودر ساختار درختی  نمایان می‌شود

همان‌طور که در شکل می‌بینید ظاهرا قطعه یک مستطیل حجم داده شده به همراه یک fillet و یک chamfer و یک سوراخ است که توسط یک نرم‌افزار دیگر ترسیم شده است ولی با تبدیل به فایل stp در ساختار درختی فقط یک Block دیده شده و فرمانی برای ویرایش کردن قطعه وجد ندارد.

جهت تبدیل قطعه  Block به یک قطعه قابل ویرایش و تبدیل کردن اشکال ترسیمی به فرمان‌های کتیا باید به شرح ذیل عمل کنید:

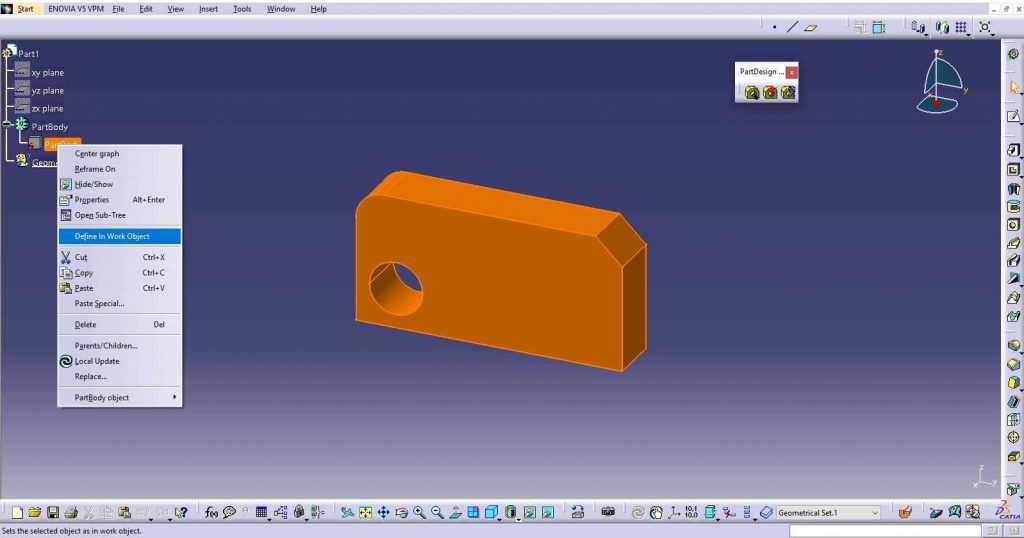

ابتدا بر روی  Block  راست کلیک کنید و گزینه Define in work object را انتخاب نمایید تا محیط کاری از Part body بر روی Solid قرار گیرد.

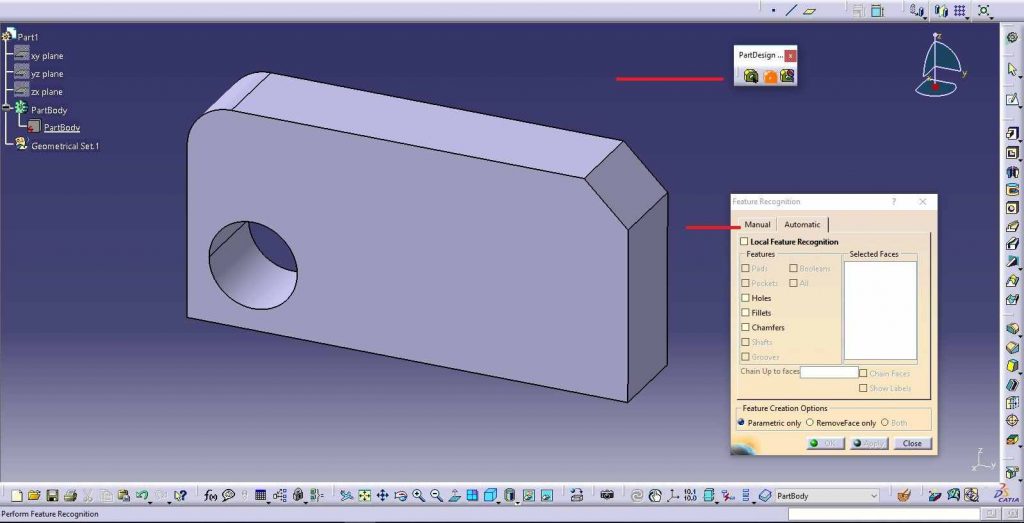

حال می‌توانید به پنجره‌ی Part design feature recognition مراجعه نمایید

و جهت مشخص کردن و بازگرداندن فرمان‌های محیط Part (تبدیل کردن اشکال ترسیمی به فرمان‌های کتیا) گزینه Manual  یا Automatic را انتخاب نمایید.

در حالت Manual فقط می‌توانید به صورت تک‌تک از پنجره Feature نوع فرمان را انتخاب کرده و تبدیل را انجام دهید.

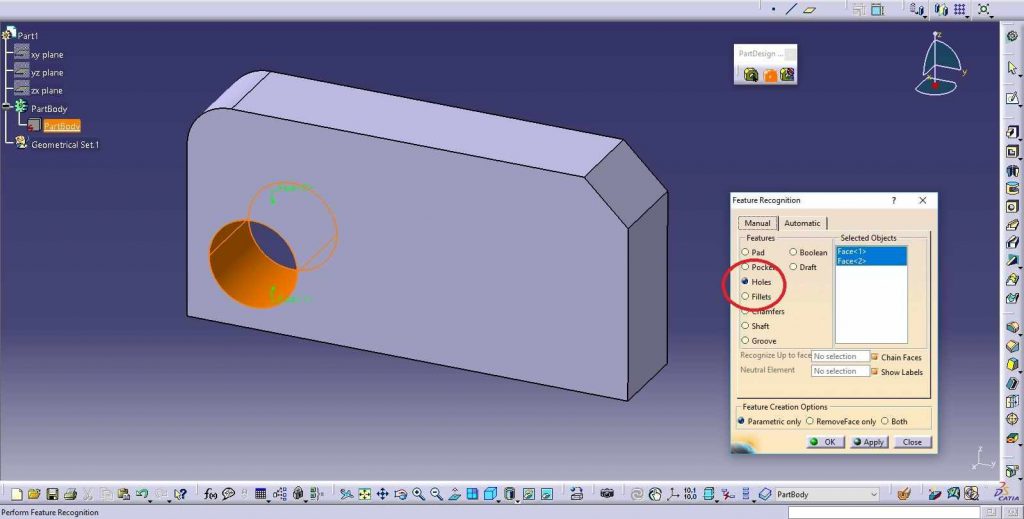

به عوان مثال برای تبدیل کردن سوراخ روی قطع به فرمانHole باید سوراخ را از روی قطعه و فرمان Hole را انتخاب نمایید.

باید توجه داشت با هر تبدیلی در این حالت باید برای تبدیل جدید دوباره Define in work object را روی Solid قرار دهید.

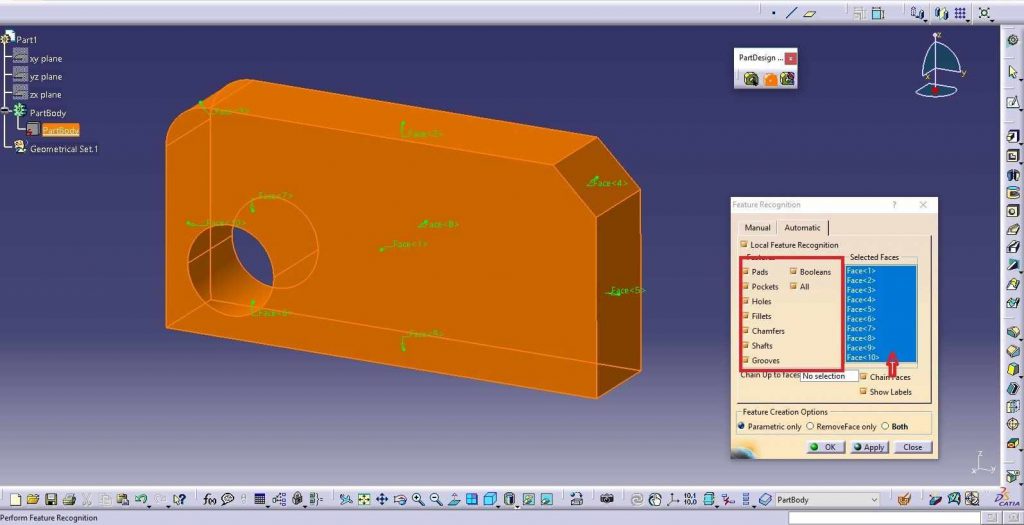

برای تبدیل کلی می‌توانید گزینه Automatic را انتخاب نمایید و بعد از انتخاب گزینه Local باید از پنجره پایین فرمان‌های موردنظر را انتخاب نمایید.

حال با تایید کردن کلیدOk  به ساختار درختی نرم‌افزار فرمان‌های انتخابی در پنجره قبل  که فایل ویرایش هستند اضافه می‌شود.

شما می‌توانید از ساختار درختی توسط فرمان‌های به راحتی تغییرات موردنظر را روی قطعه انجام دهید.
