Dynamic Mirror Sketch Entities در نرم افزار سالیدورک
2020/06/13
ارسال شده توسط میثم یوسف زاده
7.92k بازدید
تقارن پویا نسبت به محور تقارن Dynamic Mirror در نرم افزار سالیدورک
شاید یکی از پرکاربردترین ابزارهای طراحی در کلیه ماژولهای SOLIDWORKS ، Dynamic Mirror میباشد. این ابزار به طراح اجازه میدهد تا در حین طراحی و درلحظه ایجاد المان یا طرح خود، آن را نسبت به محور، لبه یا مبدا آینه کند(کپی کند). بسته به نوع طراحی ، این ابزار می تواند مقدار زیادی از وقت را ذخیره کند.
المان Dynamic Mirror در نسخههای گذشته محدودتر بودند، زیرا فقط طراح اجازه استفاده از این ابزار را با خط وسط به عنوان خط آینه و تقارن داشت. با این حال ، در SOLIDWORKS 2018 و بعد از آن ، از این ابزار می توان با هر یک از المان های زیر در طرح، آینه کاری را ایجاد کرد:

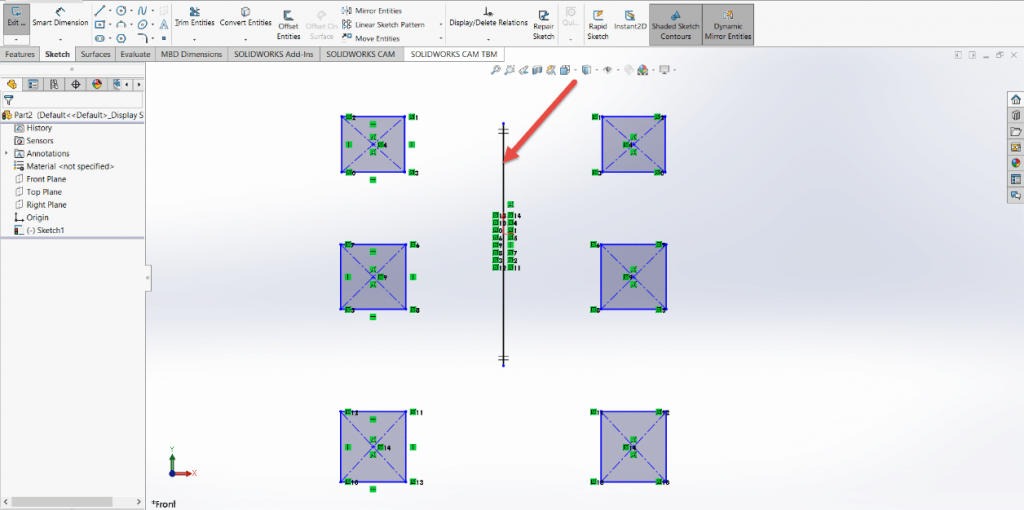

- خطوط مرکزی
- خطوط

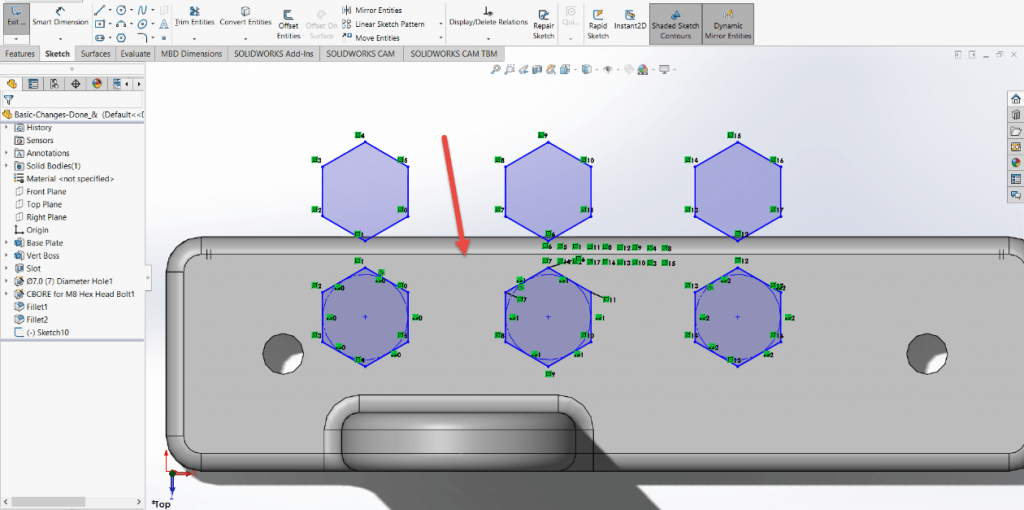

- لبه های خطی مدل

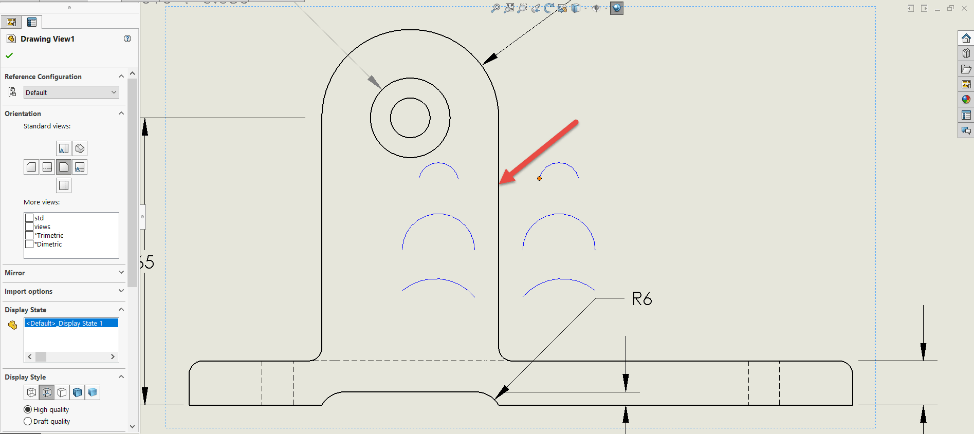

- لبه های خطی روی نقشه ها

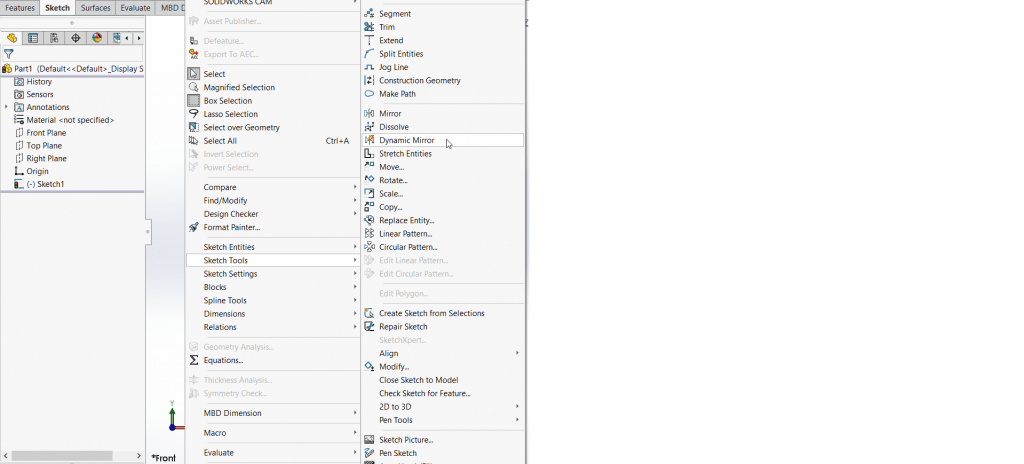

برای فعالسازی این دستور باید به مسیر زیر رفت:
Tools> Sketch Tools > Dynamic Mirror
در ویدیوی زیر به کاربرد دستور Dynamic Mirror می پردازیم و این دستور را با دستور Mirror مقایسه کرده و مزیت های هر دو روش را بررسی خواهیم کرد:
