بورینگ

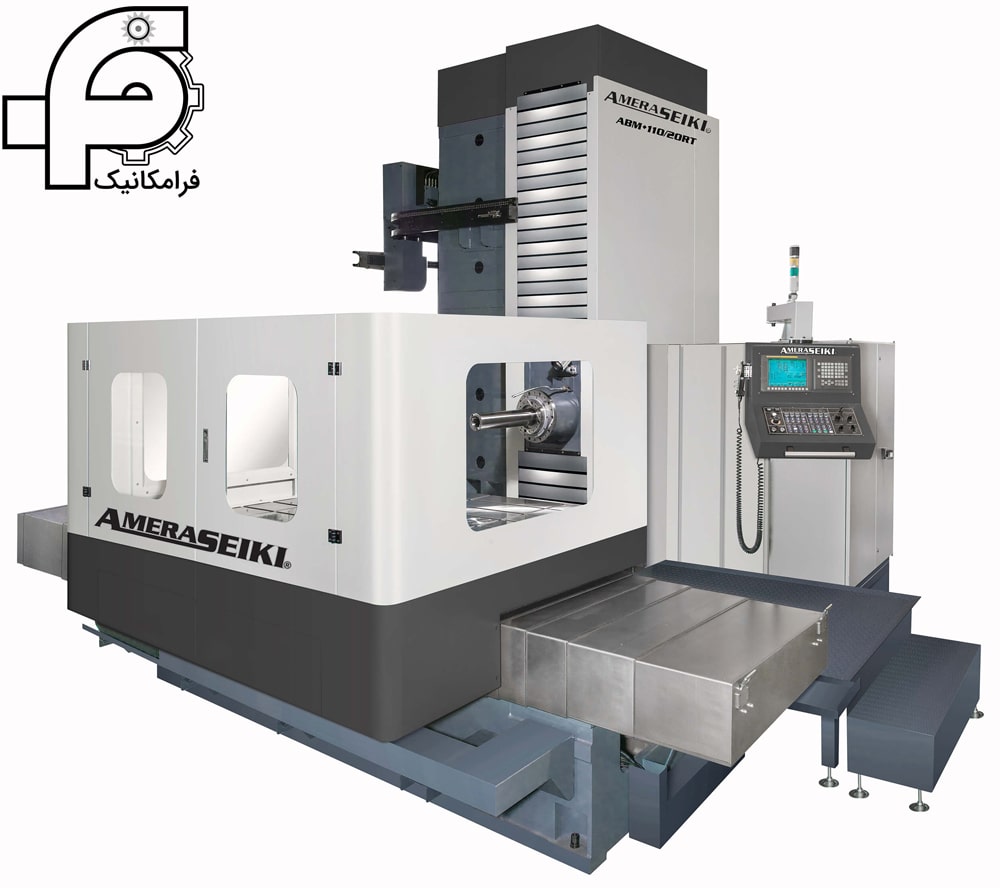

تعریف دستگاه بورینگ چیست؟

برای اینکه بتوان عملیات ماشین کاری را در شرایط خوب انجام داد، باید از ابزار مناسب استفاده کرد. از جمله تجهیزاتی که باید داشته باشید، ماشین بورینگ یا دستگاه بورینگ boring است. این دستگاه برای ایجاد سطوح چرخشی با استفاده از عملیات حفاری، فرز، متقابل یا حفاری استفاده می‌شود.

انواع مختلفی از فرایندهای بورینگ از جمله حفاری افقی، حفاری خط و حفاری عمودی وجود دارد. آیا قصد خرید این دستگاه را دارید؟ پس بهتر است قبل از خرید از انواع boring و نحوه عملکرد آن اطلاعات لازم داشته باشید.

دستگاه بورینگ و نحوه عملکرد آن

ماشین بورینگ دستگاهی است که به شما امکان انجام خدمات متعددی را می‌دهد؛ از جمله حفاری، فرز، کنترسینک، حفاری، روکش کاری، رولپلاک، رزوه کشی و غیره . مدل های مناسب آن برای اتاق های کوچک، متوسط ​​و بزرگ وجود دارد.

در واقع بورینگ برای بزرگ کردن سوراخ های موجود و ایجاد سوراخ های صاف و دقیق در قطعه کار استفاده می‌شود. ابزارهای تک نقطه ای که در یک سر دستگاه متصل به یک دوک چرخان هستند، به صورت دایره ای در کناره های سوراخ های موجود حرکت می‌کنند. قطر سوراخ خارج شده توسط ابزار با تنظیم سر بورینگ کنترل می‌شود.

برش های چرخ سنگ زنی حرکت سیاره ای دارند و به سرعت حول محورهای خود می‌چرخند که به نوبه خود به آرامی با سر دستگاه حول محور دوک می‌چرخند. قطر سوراخ با تنظیم فاصله بین محور چرخ و محور دوک کنترل می‌شود.

دستگاه های مورد استفاده در مغازه های ابزارسازی دارای یک دوک عمودی و یک میز نگهدارنده هستند که می‌توان آن ها را به صورت افقی در دو جهت عمود بر یکدیگر حرکت داد تا سوراخ ها به طور دقیق از هم فاصله بگیرند. در برخی از ماشین ها، خطای فاصله کمتر از 0.002 درصد است. در کارخانه های تولید انبوه، ماشین های حفاری مخصوص با دوک های متعدد رایج است.

کاربردهای بورینگ

• دستگاه بورینگ قادر به حفاری در هر چیزی از سنگ سخت گرفته تا شن و ماسه است و در زمان سوراخ کاری دیواره های صافی ایجاد می‌کند.
• دستگاه حفاری افقی یک دستگاه صرفه جویی در زمان است که برای بزرگ کردن سوراخ در یک ساختار بسیار سفت و سخت استفاده می‌شود.
• دستگاه حفاری جهت دار شامل یک قاب و یک مکانیزم محرک است که قابلیت لغزش دارد و روی قاب نصب می‌شود.
• دستگاه حفاری سیلندر عمدتا برای باز کردن سیلندرهای موتور دراتومبیل استفاده می‌شود.
• برای بزرگ‌ کردن سوراخ ‌های موجود و دقیق ‌تر کردن قطر آن ‌ها از دستگاه جیگ بورینگ استفاده می‌شود.
• بورینگ ها عملیاتی مانندحفاری و سوراخ کردن متقابل را در قطعات کار فلزی انجام می‌دهند.
• دستگاه boring عمودی برای حفاری عمودی دستی طراحی شده است و دارای چاک مته است.
• یک دستگاه کوپلینگ بوینگ برای سوراخ کردن کوپلینگ های دقیق طراحی شده است.

عملیات های دستگاه boring

همچنین این دستگاه قادر است چندین عمل را روی یک قطعه انجام دهد تا چرخه تولید را کوتاه کند:

• حفاری: همان طور که از نامش پیداست، دستگاه حفاری قادر است هر قسمت توخالی را سوراخ کند، یعنی داخل آن را خالی کند تا در صورت نیاز شکل دهد. سپس از چندین ابزار روی دستگاه حفاری برای به دست آوردن نتیجه مطلوب استفاده می‌شود. این کاربرد، در مورد ریمر و ماشین فرز یا تراش است.
• فرز: دستگاه boring قابلیت فرزکاری قطعات فلزی را دارد. این شامل برداشتن براده های موجود بر روی سطح یک قطعه است تا به آن شکل دلخواه بدهد. آسیاب را می‌توان روی بسیاری از مواد فلزی، مانند آلومینیوم و همچنین بر چوب و حتی پلاستیک در نظر گرفت.
• ضربه زدن: دستگاه بورینگ می‌تواند یک نخ در داخل یک قسمت توخالی ایجاد کند. ضربه زدن به طور کلی پس از این مرحله اتفاق می‌افتد.

انواع ماشین بورینگ

ماشین های boring را می‌توان در چهار عنوان طبقه بندی کرد:

1. دستگاه حفاری افقی
2. دستگاه حفاری عمودی
3. دستگاه حفاری دقیق
4. دستگاه حفاری جیگ

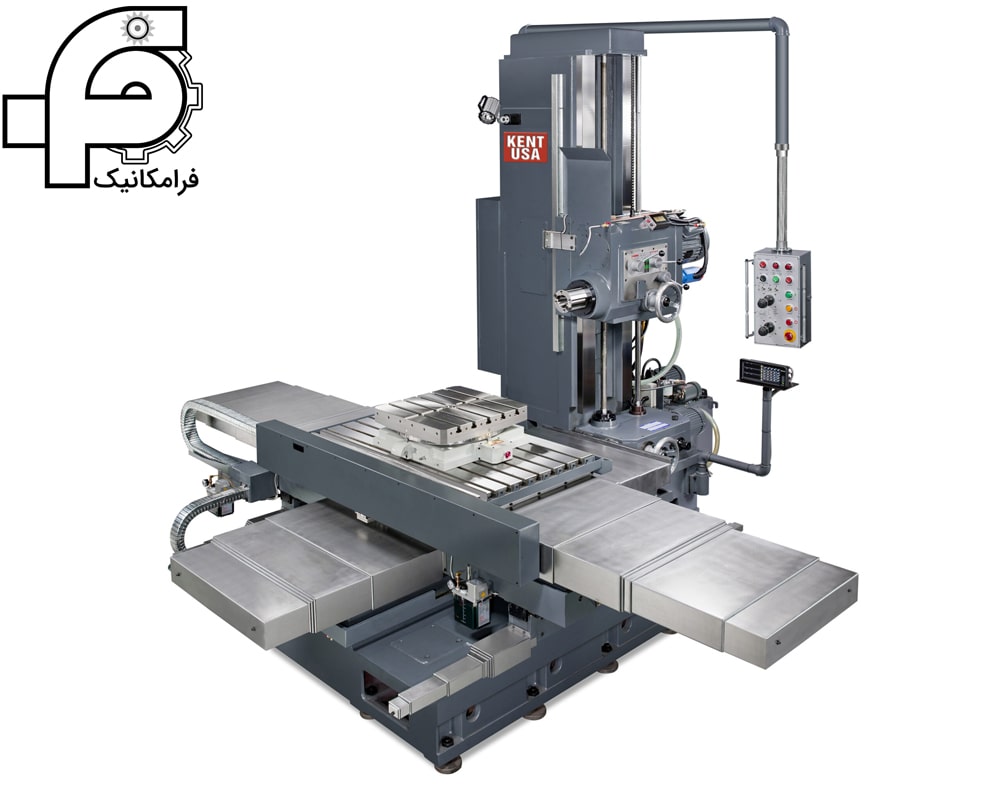

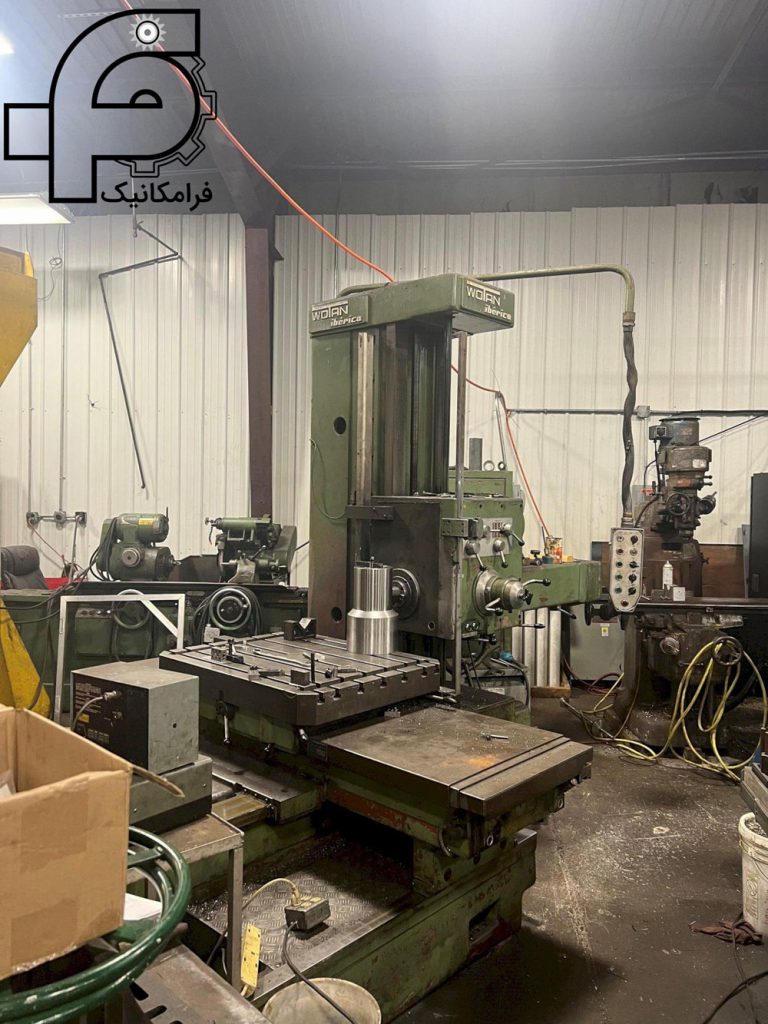

دستگاه بورینگ افقی

• در دستگاه افقی کار روی میزی ثابت انجام می‌شود و ابزار در یک محور افقی می‌چرخد.
• دستگاه بورینگ افقی می‌تواند عملیاتی مانند حفاری، ریمینگ، تراشکاری، رزوه کاری، روکشی و شیار زنی و غیره را با ابزار مناسب انجام دهد.
• با این دستگاه قطعه کار سنگین، نامنظم، نامتقارن را می‌توان به راحتی نگه داشت و به راحتی ماشین کاری کرد.
• بورینگی که بر میز نصب می‌شود، رایج ترین دستگاه در بین تمام دستگاه های بورینگ افقی است.
• جدول ممکن است با دست در طول یا عرض تنظیم شود.
• سر استوک ممکن است به صورت عمودی روی ستون تنظیم شود.
• دستگاه اساسا از یک تخت، سر، ستون نگهدارنده، ستون نگهدارنده انتهایی، پایه، زین و میز و میله حفاری تشکیل شده است.
• این دستگاه علاوه بر حفاری و سوراخ کاری برای کارهای عمومی و عملیات های دیگر نیز استفاده می‌شود.

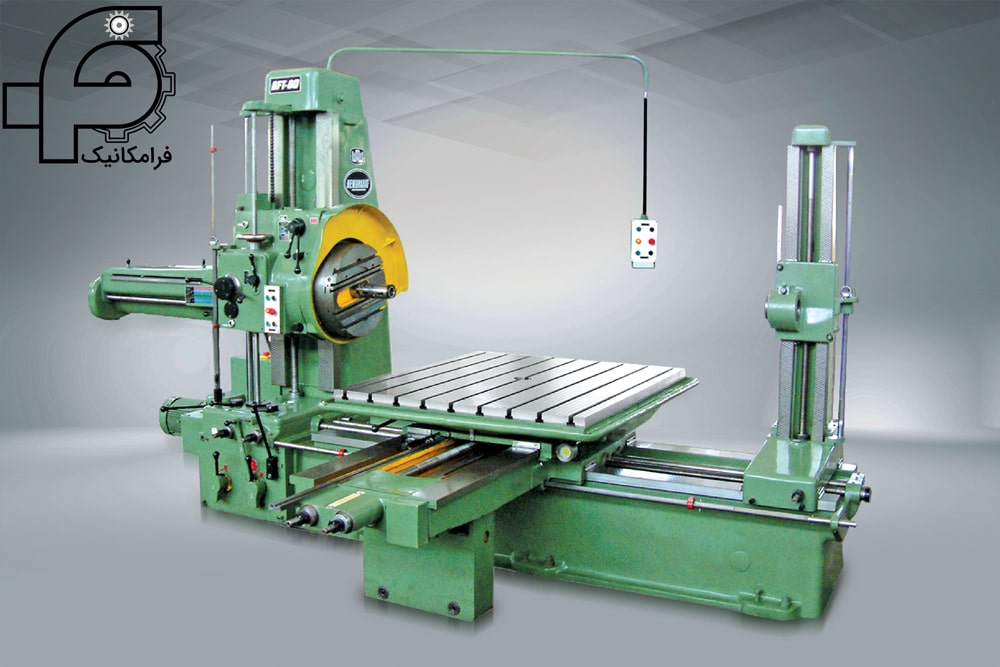

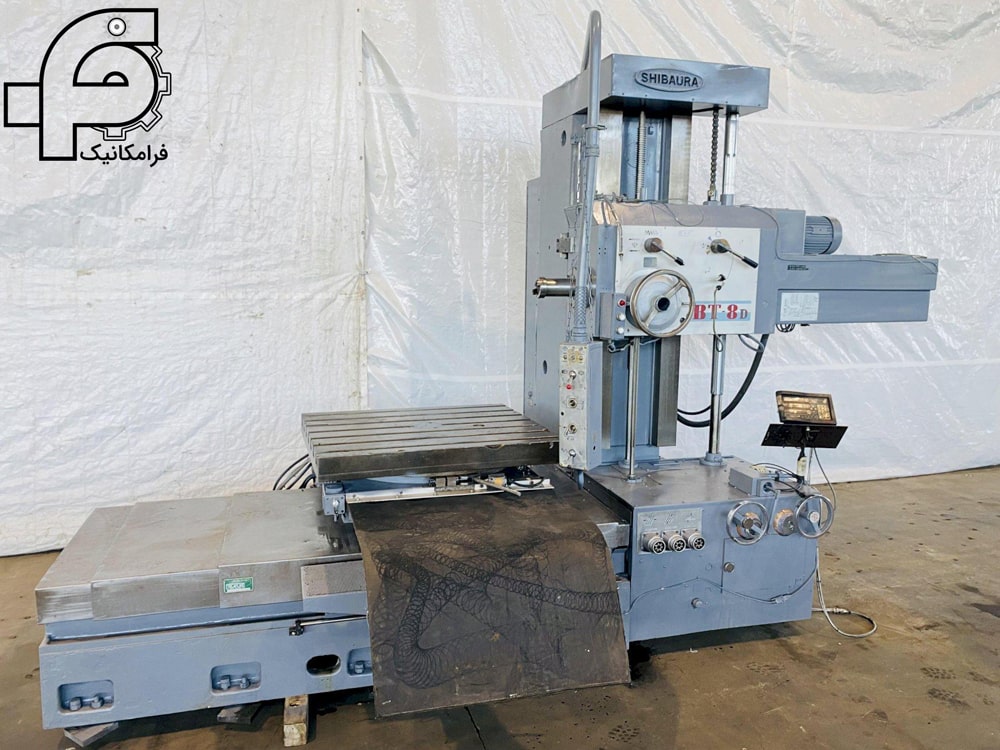

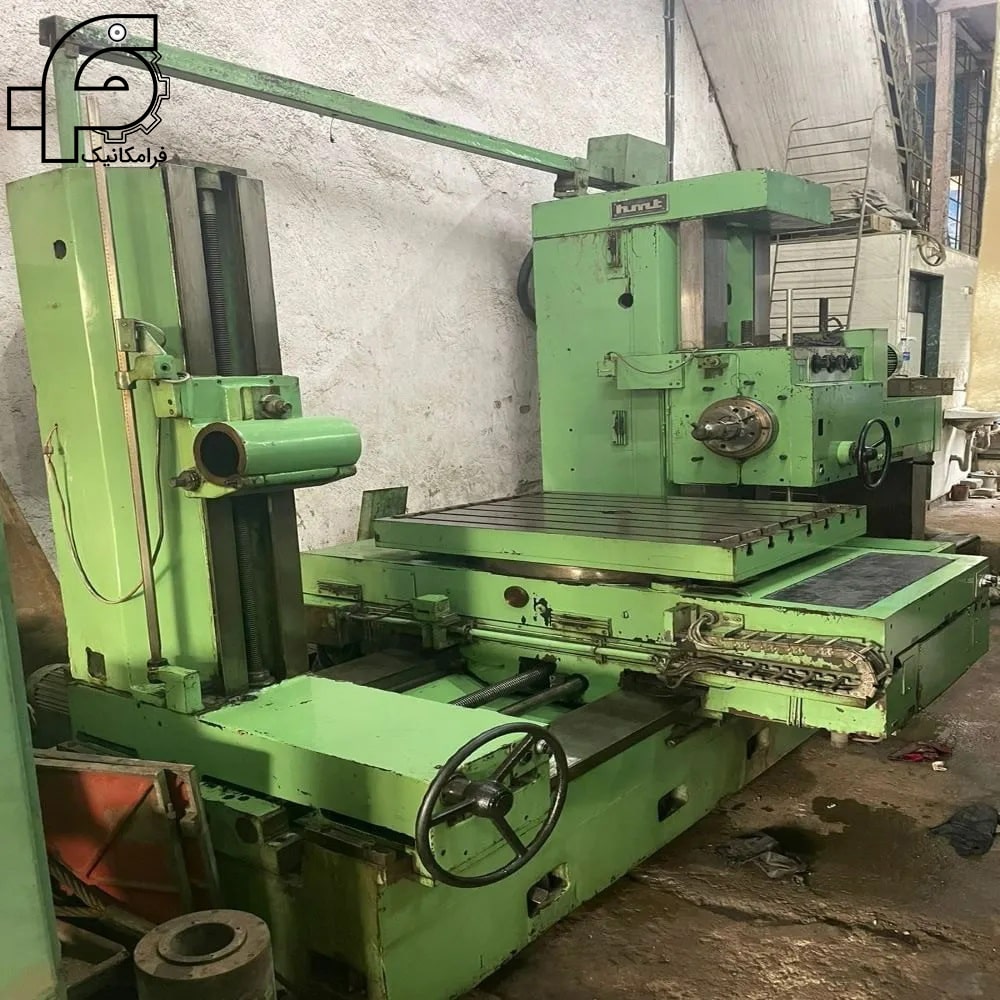

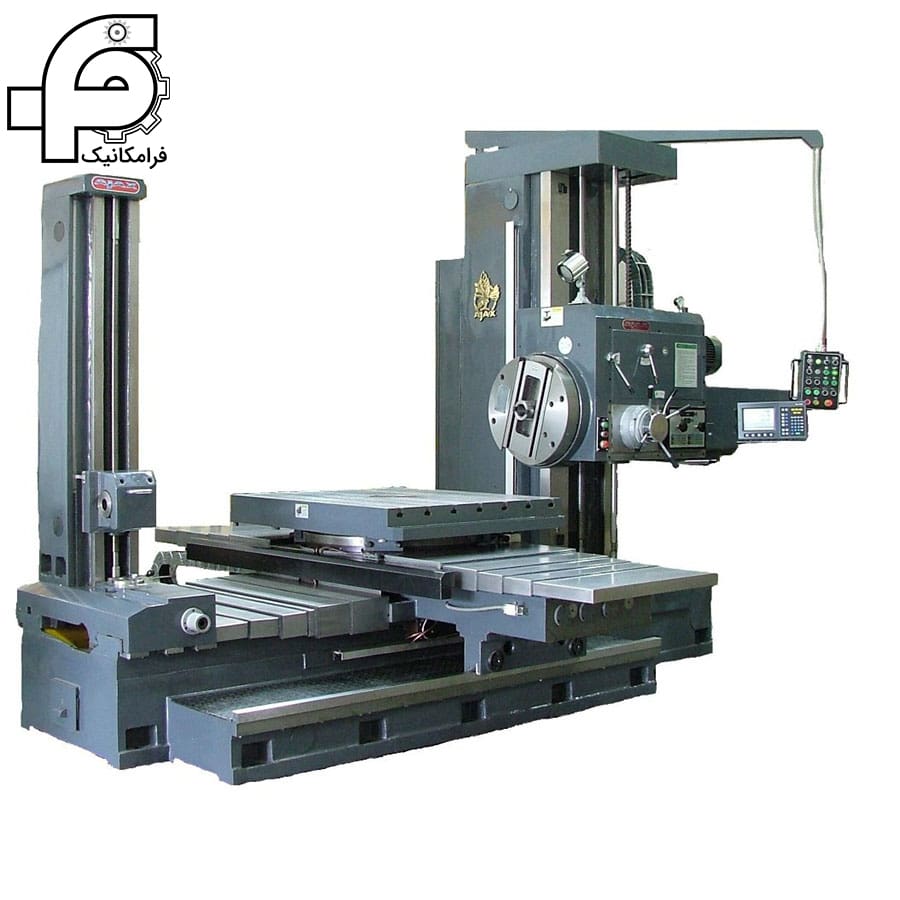

الف) نوع جدول دستگاه حفاری افقی

اجزا: – پایه ستون ، 2 – ستون تکیه گاه انتهایی، 3 – میز ، 4 – زین ، 5 – دوک، 6 – ستون تکیه گاه سر ، 7 – سر ستون ، 8 – موتور، 9 – تخت

این دستگاه boring افقی از یک صفحه کف ثابت استفاده می‌کند که بر آن شیارهای T برای نگهداری کار در نظر گرفته شده است.

• ستون نگهدارنده هدستاک و ستون تکیه گاه انتهایی بر باندهایی که در زوایای قائم با محور دوک قرار گرفته اند نصب می‌شوند .
• این دستگاه برای نگه داشتن قطعات کار بسیار بزرگ و سنگین که نصب و تنظیم آن ها بر میز دشوار است طراحی شده است .

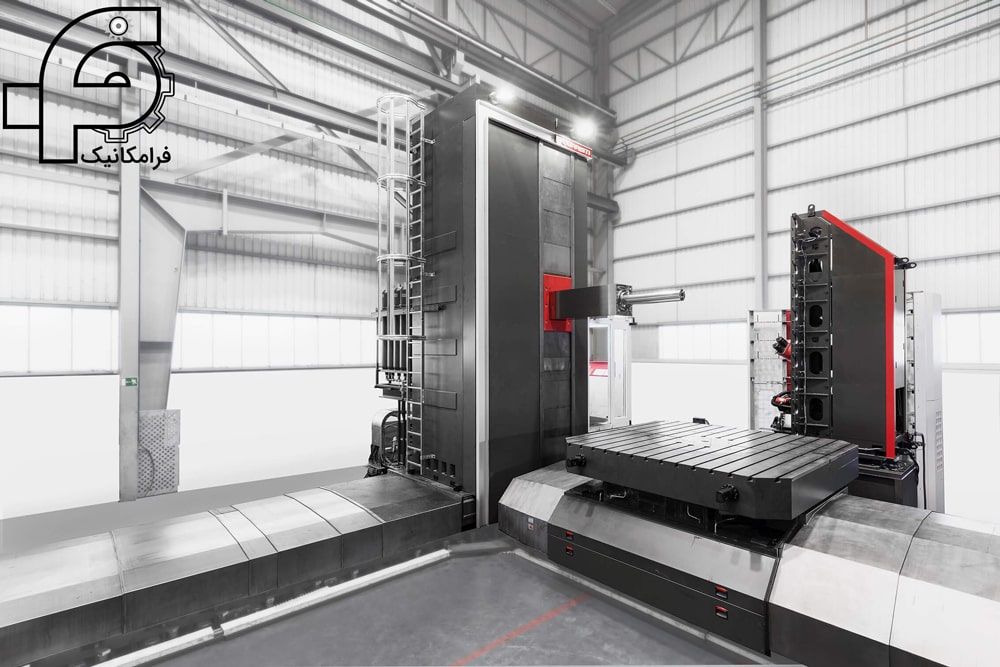

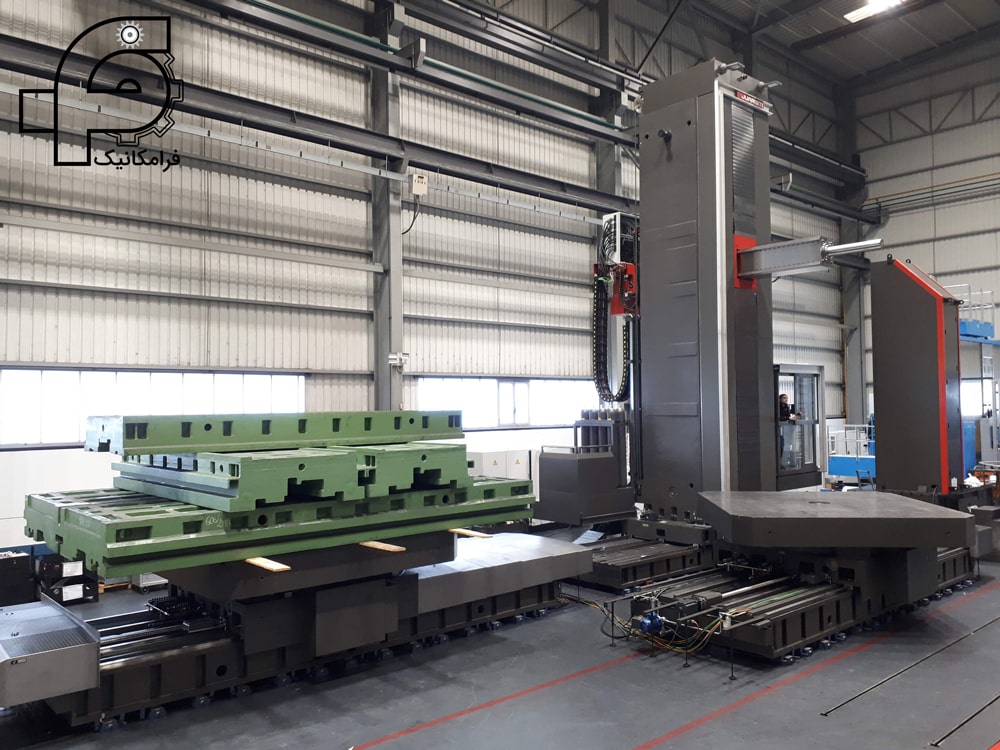

ب) نوع کف دستگاه حفاری افقی

اجزا: – ستون نگهدارنده انتهایی ، 2 – پایه ستون، 3 – دوک، 4 – صفحه کف ، 5 – ستون نگهدارنده سر ، 6 – پایه ستون ، 7 – موتور

• دستگاه حفاری افقی پلنر شبیه نوع میز است، اما میز به جای زین، مستقیما روی تخت می‌لغزد و در زوایای قائمه با دوک شبیه به یک پلنر حرکت می‌کند.
• ستون تکیه گاه انتهایی و ستون نگهدارنده هدستاک ممکن است به سمت میز یا دور از آن تنظیم شوند تا عرض های مختلف کار را در نظر بگیرند.
• این نوع دستگاه بورینگ برای پشتیبانی از یک کار طولانی مناسب است .

ج) دستگاه حفاری افقی نوع پلنر

اجزا: – ستون نگهدارنده انتهایی ، 2 – پایه ستون ، 3 – میز، 4 – اسپیندل، 5 – ستون نگهدارنده سر، 6 – پایه سر، 7 – موتور، 8 – تخت

• دستگاه حفاری افقی چند سر شبیه به یک دستگاه رنده محفظه دوبل یا یک دستگاه آسیاب پلانو است. میز روی تخت بلندی قرار دارد که روی آن به صورت رفت و برگشتی حرکت می‌کند.
• دو ستون عمودی در دو طرف تخت، وجود دارد . این دو ستون توسط یک ریل متقاطع پل شده اند.
• دستگاه ممکن است دارای دو، سه یا چهار پایه باشد. این نوع ماشین را می‌توان هم به عنوان ماشین افقی و هم به صورت عمودی استفاده کرد.
• عملیات ماشین کاری را می‌توان به طور هم زمان در سطوح مختلف کار انجام داد.

دستگاه boring عمودی

• در این دستگاه بورینگ، قطعه کار را روی میز افقی می‌چرخانند و ابزار ثابت می‌ماند.

اجزا: 1 – اهرم های تنظیم تغذیه، 2 – جعبه ابزار، 3 – مجموعه سر ابزار، 4 – رم، 5 – محفظه، 6 – چرخ دستی برای تنظیم قوچ، 7 – کراس ریل، 8 – تنظیم دستی ظریف برای قوچ، 9 – پیچ بالابر کراس ریل، 10 – جدول،  11 – تخت

• این طراحی خاص ماشین مزایای مشخصی را نسبت به ماشین تراش برای یک کلاس خاص از کار فراهم می‌کند. مزایا عبارتند از :

1. قطعات کار با قطر بزرگ و سنگین، شبیه به کارهای چوک کردن در ماشین تراش، ممکن است راحت تر و سریع تر از ماشین تراش نصب شوند.
2. در این نوع میز و کاری که حمل می‌کند در یک صفحه افقی می‌چرخند و مانند دوک تراش هیچ گونه آویزونی وجود ندارد. در نتیجه هر گونه احتمال خم شدن دوک که قطعه کار سنگین را پشتیبانی می‌کند از بین می‌رود.
3. میز افقی است، قطر میز ممکن است تا حد امکان برای پشتیبانی از قطعات کار بزرگ طراحی شود .
4. ابزارهای چندگانه ممکن است در مورد دستگاه حفاری عمودی با پست ابزار نوع برجک آن که نرخ تولید را افزایش می‌دهد، سازگار شود.

• تراش برجک عمودی مزایای آسیاب عمودی بورینگ و تراش برجک را ترکیب می‌کند. دستگاه عمودی با اندازه کوچک تر برجک تراش عمودی نامیده می‌شود .
• دارای یک برجک قابل نمایش است که روی ریل متقاطع بالای میز برای چندین ابزار نصب شده است .

برجک تراش عمودی

اجزا: 1 – مسکن، 2 – کراس ریل، 3 – زین، 4 – برجک، 5 – میز، 6 – تخت

• ریل متقاطع ممکن است تنظیمات عمودی داشته باشد و باعث سهولت در کارکرد آن می‌شود.
• برجک ممکن است در یک صفحه عمودی حرکت کند. سر کناری نیز دارای تنظیمات بالا و پایین و رفت و برگشت از مرکز میز است .
• دستگاه برای حفاری و چرخاندن چرخ های راه آهن، رینگ های پیستون، جعبه دنده و غیره مناسب است.
• دستگاه حفاری عمودی استاندارد از نظر اندازه بزرگ تر از برجک تراش عمودی است و تراش برجکی وجود ندارد .
• دستگاه با دو سر عمودی و یک یا دو سر جانبی ارائه می‌شود.
• دستگاه به ویژه برای حفاری قطعه کار بزرگ استوانه ای و متقارن در نظر گرفته شده است.
• ریخته گری توربین، لاستیک لوکوموتیو و غیره از نمونه های رایجی هستند که نیاز به دستگاه حفاری عمودی دارند .

  دستگاه boring دقیق

• دستگاه بورینگ دقیق از ابزارهای تک نقطه ای برای ماشین کاری سریع و دقیق سطوح استفاده می‌کند.
• ابزارهای تک نقطه ای با نوک الماس و کاربید سیمانی با سرعت برش بسیار بالا عمل می‌کنند تا حفره هایی با اندازه دقیق با سطح ریز ایجاد کنند .
• حرکت تغذیه ممکن است توسط ابزار یا کار فراهم شود.
• دستگاه ممکن است افقی یا عمودی باشد .

 دستگاه حفاری جیگ

• دستگاه جیگ بورینگ دقیق ترین دستگاه در بین تمام ماشین های ابزار است. این دستگاه در سال 1910 در سوئیس توسعه یافت و به عنوان یک ماشین مکان یابی مورد استفاده قرار گرفت. جیگ بورینگ واقعی اولین بار در سال 1917 توسط پرت و ویتنی ساخته شد .
• دستگاه های حفاری در حال حاضر برای تولید جیگ ها، وسایل، ابزار و سایر قطعات دقیق که نیاز به دقت بالایی دارند استفاده می‌شود .
• آن ها با مفاد بالاترین دقت از طریق صلبیت، انبساط حرارتی کم و سوراخ های فاصله دقیق مشخص می‌شوند.
• دقت ماشین کاری بسیار بالا و در محدوده 0.0025 میلی متر است.
• دستگاه جیگ بورینگ از نظر ظاهری شبیه به یک ماشین فرز عمودی است.

ماشین بورینگ جیگ

اجزا: 1 – سر دوک ، 2 – لنگ، 3 – ستون، 4 – محفظه دوک ، 5 – دوک، 6 – میز، 7 – زین، 8 – تخت

• دوک و سایر قسمت های دستگاه برای مقاومت در برابر انحراف بسیار سفت و سخت هستند و لرزش حداقل است.
• دوک در بلبرینگ ضد اصطکاک از پیش بارگذاری شده کار می‌کند. محفظه های دوک از اینور ساخته شده اند که ضریب انبساط خطی بسیار پایینی دارد .
• دستگاه بورینگ جیگ نیاز به کار در درجه حرارت ثابت نگه داشته می‌شود. این امر برای جلوگیری از عدم دقت دستگاه در کار در حال ساخت به دلیل انبساط حرارتی فلز ضروری است .
• دوک بر یک ستون عمودی می‌چرخد ​​و میز افقی روی تخت جلوی ستون قرار می‌گیرد.
• موقعیت کار نصب شده روی میز ممکن است با حرکات ترکیبی میز، عمود و موازی با وجه ستون به دست آید.
• نوع پلنر از دو ستون عمودی در دو طرف میز تشکیل شده و بر پایه نصب می‌شود.
• میز دارای حرکت رفت و برگشتی برای تنظیم کار است. دوک بر ریل متقاطع نصب شده که دو ستون عمودی را پل می‌کند.

اجزا دستگاه بورینگ

در مطلب فوق به معرفی کامل انواع بورینگ و اجزا هر یک پرداختیم، اما به طوری کلی دستگاه های boring از قطعات زیر ساخته شده اند:

1. تخت
2. جدول
3. محفظه
4. ریل متقاطع
5. میله های بورینگ
6. مونتاژ سر ابزار

1. تخت

بستر دستگاه boring از یک ریخته گری دایره ای توخالی تشکیل شده است.

2. جدول

• میز قابل چرخش یک قالب دایره ای است که در بالای تخت نصب شده است.
• سطح افقی میز تمام شده و دارای شکاف های T یا فک های چاک برای نگه داشتن و بستن کار است.
• سطح زیرین میز ممکن است دارای دندانه های دنده اریب باشد که با پینیون محرک مشبک شده باشد.
• در ماشین‌ های بزرگ، یک پینیون مارپیچ با چرخ دنده‌ ای که به قسمت زیرین میز متصل است، مشبک می‌‌شود.

3. محفظه

• محفظه ها دو عضو عمودی هستند که از دو طرف تخت بالا می‌روند.
• آن ها از ساختار آجدار ساخته شده اند تا از استحکام دستگاه اطمینان حاصل کنند.
• محفظه ها در بالا توسط یک عضو متقاطع به هم متصل می‌شوند.
• وجه جلوی عمودی محفظه ها به طور دقیق ماشین کاری شده اند تا راه هایی را تشکیل دهند که ریل متقاطع روی آن می‌لغزد.

4. ریل متقاطع

• ریل متقاطع عضو افقی قالب مستطیلی است که بر دو وجه جلویی هوزینگ ها نصب شده است.
• ریل متقاطع را می‌توان با پیچ های چرخان برای قرار دادن ارتفاع های مختلف کار به بالا و پایین حرکت داد.
• قسمت جلوی عمودی محفظه ها به طور دقیق برای نگه داشتن و لغزش زین سر ابزار تکمیل شده است.

5. میله های بورینگ

• میله حفاری از برش برای عملیات حفاری در کارهایی که فواصل حفره زیادی دارند پشتیبانی می‌کند.
• برای سوراخ های کوتاه، میله ممکن است فقط روی انتهای دوک سر استوک باشد، در حالی که برای کارهای طولانی، میله روی انتهای دوک و روی بلوک یاتاقان ستون قرار می‌گیرد.

6. مونتاژ سر ابزار

• این قطعه شامل زین، قوچ و پست ابزار است.
• زین روی ریل متقاطع نصب شده است و ممکن است روی آن بلغزد تا سطح افقی صاف توسط ابزار ایجاد شود.
• قوچ نگهدارنده ستون ابزار ممکن است طوری ساخته شود که در زین عمود بر میز به سمت بالا و پایین بلغزد تا سطح استوانه ای ایجاد کند یا در زاویه ای نسبت به سطح میز برای ایجاد مخروط باشد.
• قوچ ها همچنین برای سهولت کار کردن دارای تعادل هستند.

راهنمای خرید دستگاه بورینگ

برای انتخاب دستگاه بورینگ باید پارامترهای خاصی مانند محدودیت های قطعه و طرح های آن را در نظر گرفت. اندازه، تحمل و پایانی که می‌خواهید به آن برسید نیز باید بررسی شود. به همین ترتیب، مهم است که بدانیم آیا مواد قطعه توسط دستگاه پشتیبانی می‌شود یا خیر. شما باید سختی، نوع، مقاومت و غیره را بررسی کنید. اما نه تنها قطعه باید آنالیز شود، بلکه باید به عملیاتی که می‌خواهید روی ماشین ابزار انجام دهید توجه کنید: شیار کردن، خشن کردن، تکمیل، کار داخلی و خارجی.

توصیه می‌شود ویژگی های هر عملیات حفاری انجام شده و پارامترهای مربوط به آن ها مانند سرعت برش ، قدرت یا نوع درایو دستگاه را بدانید. همچنین، اگر می‌خواهید ماشین کاری خودکار انجام دهید، بررسی کنید که ماشین به مایع خنک کننده نیاز دارد یا نه و در چه مقدار است. همچنین به ویژگی های ابزار حفاری آن توجه کنید.
